24C02

EEPROM芯片

24C02C为串行E2PROM是基于I2C-BUS的存储器件，遵循二线制协议，由于其具有接囗方便，体积小，数据掉电不丢失等特点，在仪器仪表及工业自动化控制中得到大量的应用。 24C02C带有标准的两线串行接口。先进的CMOS技术可以大大降低NMOS串行设备的功耗。其为单电源，工作电压范围为4.5V至5.5V，最多可级联八个设备，有着16字节页面写缓冲区。温度范围工业（l）：-40℃至+ 85℃，汽车（E）：-40°C至+ 125°℃。

24C02 数据手册.pdf

24C02 引脚图及功能


编号	引脚功能	描述
1	管脚没有连接
2	AO	仅适用于24004A的功能必须连接到Vcc
3	A1	芯片地址输入
4	管脚没有连接
5	A2	芯片地址输入
6	Vss	接地
7	管脚没有连接
8	管脚没有连接
9	SDA	串行地址数据IIO
10	SCL	串行时钟
11	TEST	（仅24001）Vcc或Vss
12	WP	写保护输入
13	Vcc	+ 6V电源
14	NC

24C02 系列数据手册

型号

器件图

制造商

封装

描述

数据手册

24C02C/SN

Microchip (微芯)

SOIC

MICROCHIP 24C02C/SN EEPROM, 2 Kbit, 256K x 8位, 400 kHz, I2C, SOIC, 8 引脚

24C02C-I/P

Microchip (微芯)

DIP

MICROCHIP 24C02C-I/P EEPROM, 2 Kbit, 256K x 8位, 400 kHz, I2C, DIP, 8 引脚

24C02C/P

Microchip (微芯)

DIP

MICROCHIP 24C02C/P EEPROM, 2 Kbit, 256K x 8位, 400 kHz, I2C, DIP, 8 引脚

24C02C-I/SN

Microchip (微芯)

SOIC

MICROCHIP 24C02C-I/SN EEPROM, 2 Kbit, 256K x 8位, 400 kHz, I2C, SOIC, 8 引脚

24C02 相关资料

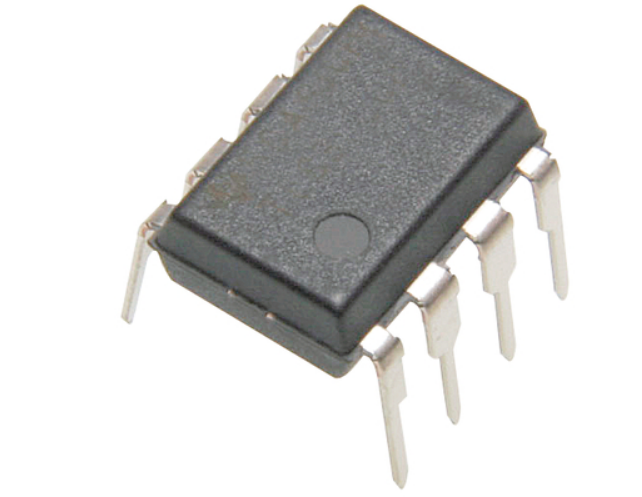

24C02中文芯片手册参数，芯片引脚电路图和接线图

(Microchip) 24C02系列是EEPROM芯片，24C02C/P主要参数为：电源电压-最小: 4.5 V、电源电压-最大: 5.5 V、工作电源电流: 3 mA、工作电源电压: 5 V、编程电压: 4.5V to 5.5V、最大时钟频率: 400 kHz、电源电流-最大值: 3 mA、封装: PDIP-8、引脚数: 8。24C02是一个EEPROM芯片，代换型号有：(微芯) 24C02C-I/SN、(德州仪器) 24C02C-I/P、(德州仪器) 24C02C/P
