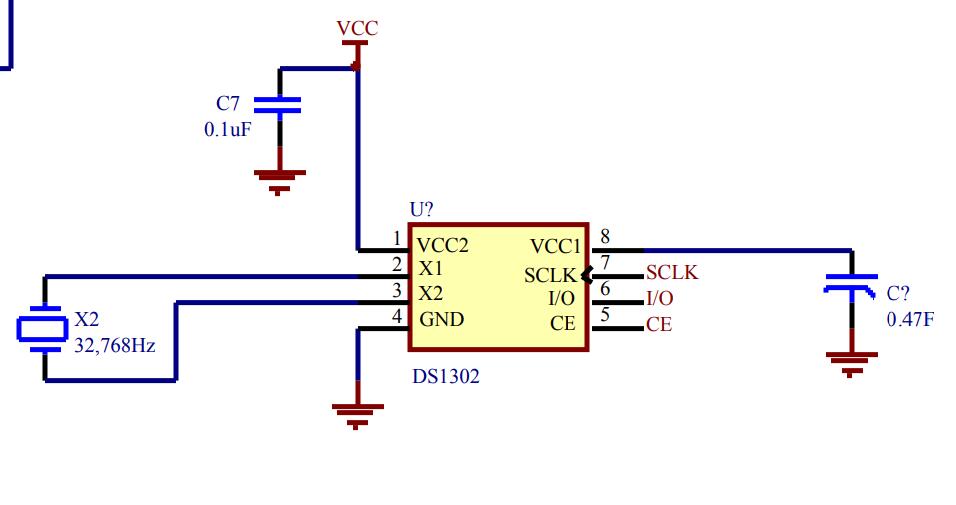

1

Vcc2

双电源配置中的主电源引脚。Vcc 连接到备用电源以在没有主电源的情况下保持时间和日期。DS1302 从 Vcc1 或   Vcc2 中的较大者工作。当 Vcc2 大于   Vcc1+0.2V 时，Vcco 为 DS1302 供电。当 Vcc2 小于 Vcc1 时，Vcc1   为 DS1302 供电。

2

X1

标准 32.768kHz 石英晶体的连接。内部振荡器设计用于与指定负载电容为 6pF 的晶体一起工作。有关晶体选择和晶体布局注意事项的更多信息，请参阅应用笔记   58：Dallas 实时时钟的晶体注意事项。 DS1302   也可由外部 32.768kHz 振荡器驱动。 在此配置中，X1   引脚连接到外部振荡器信号，而 X2 引脚悬空。

3

X2

4

GND

接地

5

CE

Input.CE 信号必须在读取或写入期间置为高电平。该引脚具有一个接地的内部 40k2（典型值）下拉电阻。 注意：以前的数据表修订版将 CE 称为 RST。引脚的功能没有改变。

6

I/O

输入/推挽输出。I/O 引脚是 3 线接口的双向数据引脚。该引脚具有一个接地的内部 40kQ（典型值）下拉电阻。

7

SCLK

Input.SCLK 用于同步串行接口上的数据移动。该引脚具有一个接地的内部 40kQ（典型值）下拉电阻。

8

Vcc1

单电源和电池供电系统中的低功耗操作以及低功耗电池备份。在使用涓流充电器的系统中，可充电能源连接到此引脚。UL 认可以确保在与锂电池一起使用时防止反向充电电流。
