MAX485 系列数据手册

MAX485

接口芯片

MAX485 是用于 RS-485 和 RS-422 通信的低功耗收发器。每个部分包含一个驱动器和一个接收器。 MAX485 的驱动器压摆率不受限制，允许它们以高达 2.5Mbps 的速率传输。当卸载或满载禁用驱动器时，收发器消耗 120μA 至 500μA 的电源电流。此外，所有部件均采用 5V 单电源供电。

MAX485 数据手册.pdf

MAX485 引脚图及功能

引脚编号	引脚功能	描述
1	RO	接收器输出：如果 A > B 200mV，RO 为高；如果 A < B 200mV，RO 为低。
2	RE	接收器输出使能。当RE为低电平时使能RO；当RE为高时，RO为高阻抗。
3	DE	驱动器输出使能。驱动器输出 Y 和 Z 通过将 DE 拉高来启用。当 DE 低时，它们是高阻抗。如果驱动器输出使能，则这些部件用作线路驱动器。虽然它们是高阻抗，但如果 RE 低，则它们用作线路接收器。
4	DI	驱动程序输入。 DI 上的低电平会强制输出 Y 低且输出 Z 高。同样，DI 上的高会强制输出 Y 高并输出。
5	GND	地面
6	A	同相接收器输入和同相驱动器输出
7	B	反相接收器输入和反相驱动器输出
8	Vcc	反相接收器输入

MAX485 系列数据手册

型号

器件图

制造商

封装

描述

数据手册

MAX485ESA+T

Maxim Integrated (美信)

SOIC-8

MAXIM INTEGRATED PRODUCTS MAX485ESA+T 芯片, RS422/RS485 收发器, 2.5MBPS, 5.25V, NSOIC

MAX485CSA+

Maxim Integrated (美信)

SOIC

MAXIM INTEGRATED PRODUCTS MAX485CSA+ 2.5Mbps, 低功率RS458/RS422收发器, SOIC-8封装新

MAX485ESA+

Maxim Integrated (美信)

NSOIC

MAXIM INTEGRATED PRODUCTS MAX485ESA+ 芯片, 总线收发器, SMD, SOIC8, 485 新

MAX485EPA+

Maxim Integrated (美信)

DIP

MAXIM INTEGRATED PRODUCTS MAX485EPA+ 芯片, RS422/RS485 收发器, 2.5MBPS, 5.25V, DIP-8

MAX485 相关资料

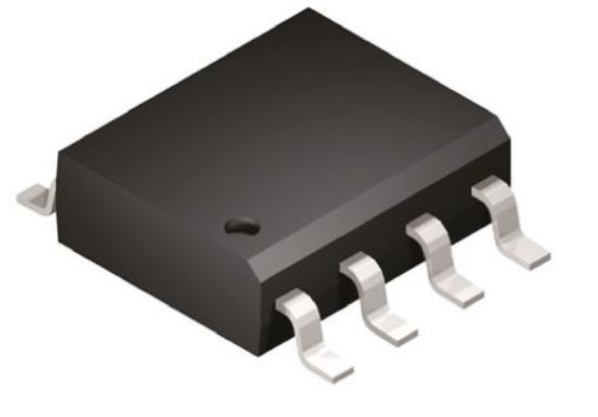

MAX485典型电路图，引脚图和功能资料

美信MAX485系列是接口IC，MAX485ESA+T主要参数为：数据速率: 2.5 Mb/s、激励器数量: 1 Driver、接收机数量: 1 Receiver、工作电源电压: 5 V、工作电源电流: 500μA、封装: SO-8、引脚数: 8。MAX485ESA+T是一个RS-485通信的低功率接口芯片

16756

MAX485ESA引脚图，中文参数资料和典型电路图

美信MAX485ESA是接口芯片，MAX485ESA主要参数为：数据速率: 2.5 Mb/s、工作电源电压: 5 V、工作电源电流: 500 μA、最小工作温度: - 40°C、最大工作温度: + 85°C、封装: SO-8、引脚数: 8。

1228
