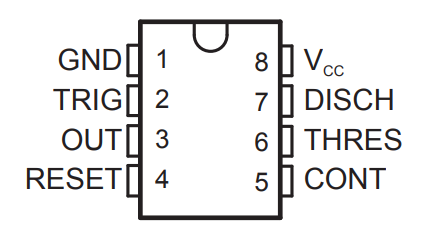

编号 | 引脚功能 | 描述 |
1 | 接地 | 地面 |
2 | 触发 | 开始计时输入。 TRIG <½CONT将输出设为高电平并将放电断开 |
3 | OUT | 大电流定时器输出信号 |
4 | 重置 | 低电平有效复位输入强制输出和放电为低电平。 |
5 | CONT | 控制比较器阈值，输出2/3 VCC，允许连接旁路电容器 |
6 | 阈值 | 定时输入结束。 THRES> CONT将输出设为低电平，将放电设为低电平 |
7 | DISCH | 集电极开路输出到放电定时电容器 |
8 | VCC | 输入电源电压为4.5 V至16 V.（SE555的最大值为18 V） |

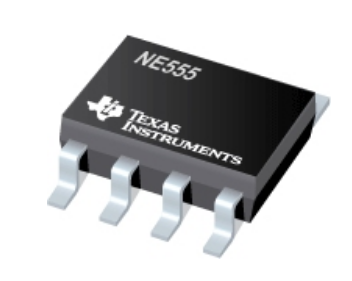

TEXAS INSTRUMENTS NE555P 单精度定时器, DIP-8封装
TEXAS INSTRUMENTS NE555DR 芯片, 单高精度定时器
STMICROELECTRONICS NE555N 芯片, 定时器
555 计时器，Texas Instruments 一系列高度稳定的高精度定时电路，用于准确延时或定时脉冲。 这些计时器可在单稳态（单触发）或非稳态）振荡器）模式下工作，其计算周期为不足微秒至几分钟。 除原始双极型号外，还提供低功率 CMOS 和 LinCMOS 变体。 这些设备支持更长的计时周期，并显著降低功耗。 该系列包括单（551、555）和双（552、556）计时器版本。 ### 定时器/定时发生器
