NE555集成片应用电路一触摸定时开关灯讲解

电子老孙 2020-01-07 03:14 854次阅读 NE555 时基集成电路
首先看一下NE555图片及内部结构功能图:

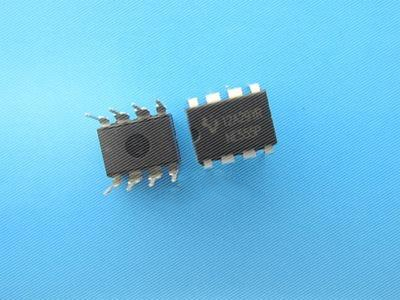

NE555图片

NE555内部结构功能图





以上是NE555块共8脚的功能图

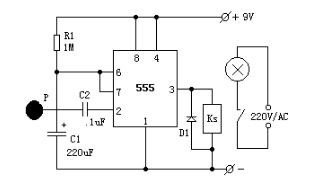

下面是NE555集成片应用电路一触摸定时开灯电路图:
NE555集成片应用电路一触摸定时开灯电路图

①电路lC1是一片NE555定时电路,在这里接成单稳态电路。平时由于触摸P端无感应电压,电容C1通过NE555第7脚放电完毕,第3脚输出为底电平,继电器ks释放,电灯不亮。
②当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至NE555的触发端,使NE555的输出由低电平变成高电平,继电器Ks吸合,电灯点亮。同时,NE555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。
③当电容C1电压上升至电源电压的2/3时,NE555第7脚通道使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,继电器释放,电灯熄灭。
定时长短由R1、C1决定,T1=1.1R1xC1。按图中所标的数值,定时间约为4分钟,,D1可选用1N4148或1N4001。
此电路一般用于床头台灯或办公室台灯用。
