芯片MAX3232CSE电平标准转换

luoyir1997 2020-01-11 05:59 2434次阅读 MAX3232CSE 接口芯片

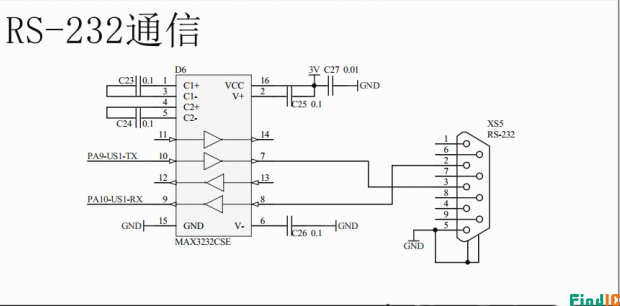

芯片MAX3232CSE电平标准转换

1.MAX232芯片是TTL电平与RS232电平转换的芯片  TTL<->RS232


2.详情

COM、串口

物理接口形式

TTL、RS232

电平标准:

TTL标准:   +5V->电平逻辑1

           0V->电平逻辑0

RS232标准:3V~+15V->电平逻辑1

           -15V~-3V->电平逻辑0


COM、串口 物理接口形式:

TTL、RS232 电平标准:TTL标准:   +5V->电平逻辑1           0V->电平逻辑0RS232标准:3V~+15V->电平逻辑1           -15V~-3V->电平逻辑0


3.也就是说我们所转换的数据电平+5V ->(+3V~+15V),0V->(-3V~-15V)即可。

我们的MAX232是5V供电的,+5V ->(+3V~+15V)的转换是很容易满足的,0V-> (-3V~-15V)就需要内部产生一个负压电源然后去转换输出。MAX232的一般外接4个电容,C+对地之间,C-对地之间的电容用于稳定电荷泵输出 的电压,由于C1+ C1-之间的电容加上C2+和C2-之间的电容都是由VCC对它们进行循环充电,产生的V+<=2VCC,V->=-2VCC。这样也 基本满足232的电平要求了。


芯片MAX3232CSE电平标准转换
