硬件电路设计之与非门触发器74HC30和74HCT20

潘星宇_夕阳下的枫林 2020-01-13 10:06 1138次阅读 74HC30 74HCT20 逻辑芯片

与非门触发器74HC30和74HCT20

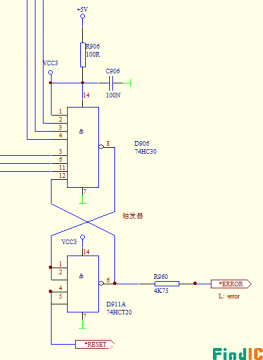

如上图,两个与非门构成了一个触发器。

RESET是开机上电复位信号,当开机上电复位电源电压不稳定的时候,

一直为低电平,从而D991输入为低,输出为高,错误信号ERROR为高电平,无错误。

当电压稳定时,若各路监测信号无故障,D906各路输入电平为高电平,输出为低电平。

然后D906的8脚输出为高(非运算特性),

这时候由于D911 的4,5脚输入为高,而D911的1,2脚就是D906的8脚输入,只要D906监测到的信号无故障,

则D911总的输入为低。错误信号为高,表示正常。

当D906有任何一路监测有故障时,D906只要有一路输入为低,则总输入为低(与运算特性),

D906输出为高电平,这时D911总的输入为高,输出为低,错误信号有效,表示有错误。

由于D906的6脚也作为D911的一路输入,一旦产生错误信号,D911的12脚就会为低,

即使其他路监测到的状态信号只有一瞬间变低了,之后恢复正常,

错误信号也能产生并留存,达到一个触发器的作用。
