74HC164D高速硅栅CMOS器件

网络整理 2020-03-24 08:09 323次阅读 74HC164D,653 74HC164D

概述

74HC164D,653是一款高速硅栅CMOS器件,其引脚与低功耗肖特基型TTL(LSTTL)系列兼容。该系列器件符合JEDEC no. 7A标准。

74HC164和74HCT164是8位、边沿触发的移位寄存器,能串行输入数据并从八级中的每一级输出数据。数据通过两个输入(DSA或DSB)中的任意一个串行输入;每个输入都能用作高电平有效的使能输入,以便通过另一个输入串行输入数据。两个输入必须连接在一起,或者未使用的输入必须置为高电平。

特点

输入电平:

74HC164:CMOS 电平

74HCT164:TTL 电平

门控串行数据输入

异步主复位

符合JEDEC no. 7A标准

ESD保护:

人体模型(HBM)JESD22-A114F超过2000 V

机器模型(MM)JESD22-A115-A超过200 V

多种封装选项

工作温度范围:-40 ℃至+85 ℃和-40 ℃至+125 ℃

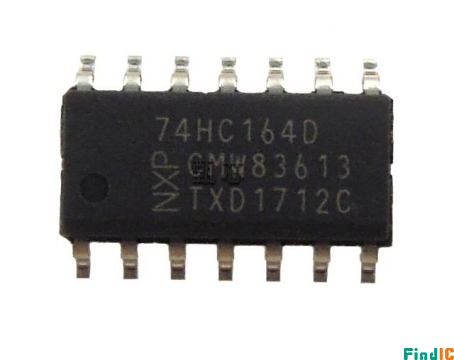

74HC164D实物图

74HC164D实物图

74HC164D实物图

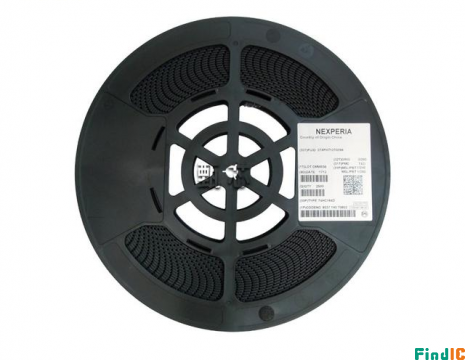

74HC164D原盘图

74HC164D原盘图

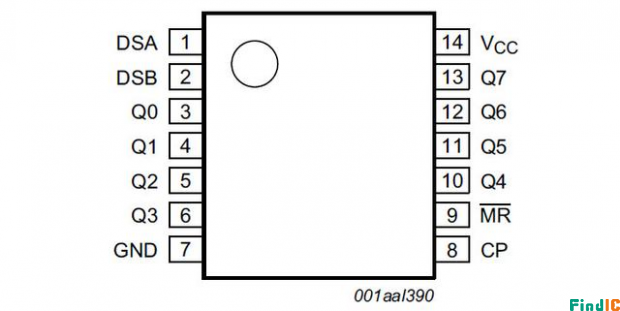

74HC164D引脚图

74HC164D引脚图
