s8550引脚图与电路图汇总分析

s8550作为音频放大器，应用于收录机、电动玩具等电子产品。三极管8550是一种常用的普通三极管。 它是一种低电压，大电流，小信号的PNP型硅三极管。最大集电极电流为0.5 A。

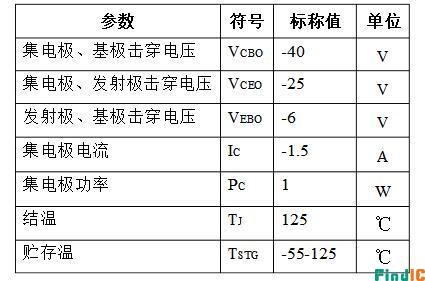

　　S8550参数如下：

　　1、VCBO -30 V

　　2、VCEO -20 V

　　3、VEBO -5 V

　　4、Pc 1 W

　　5、Ic -700 mA

　　S8550特点：

　　耗散功率 PCM ：0.625 W（环境温度25℃条件下）

　　集电极电流 ICM ：0.5 A

　　集电极-基极电压 V（BR）CBO ： 40 V

　　S8550极限值（TA=25℃）

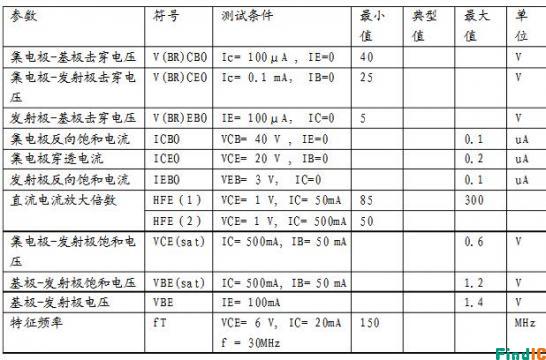

　　S8550电子特性（在环境温度25℃条件下进行测试）：

S8550直流电流放大倍数按三极管后缀号的分类：

　　s8550引脚图

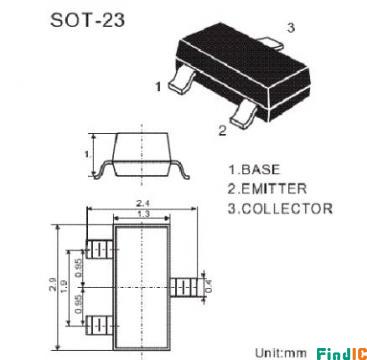

　　贴片smt封装的8550三极管引脚图及功能

　　s8550电路图汇总

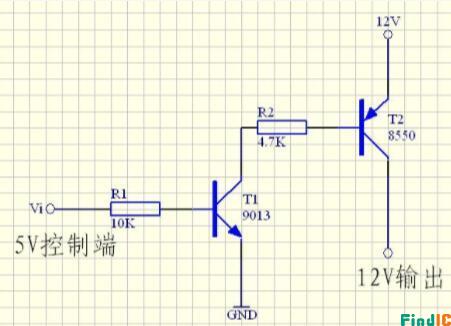

　　1、S9013和S8550控制12V电压电路

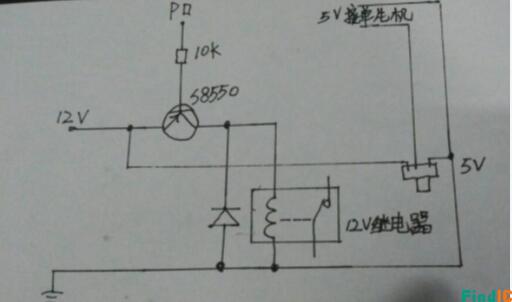

　　2、单片机通过S8550控制继电器电路图

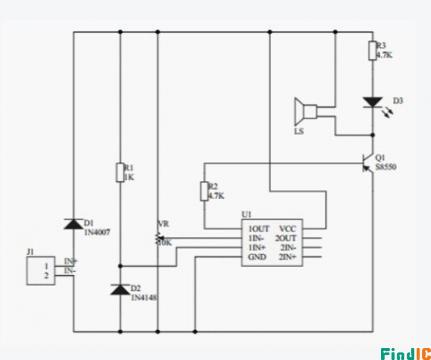

　　3、s8550测试12V蓄电池的输出电压电路

　　蓄电池电源的使用会导致输出电压降低，如果长时间在低电压的蓄电池，它会损坏。这套房可以用来测试其他12V蓄电池的输出电压，当蓄电池电压低的电压下，红色指示灯亮，蜂鸣器鸣叫，实现声光报警，以达到掌握蓄电池放电状态。
