一款简单易制的TDA2822M功放

功放技术

    一般的集成功放电路外围元件较多且需要较大的散热器。本文介绍的功放电路简单，自 制方便。电路如图5-107所示。用一块TDA2822M功放集成电路接成BTL方式，外围元件只有一只电阻和两只电容，不用装散热器，放音效果也令人满意的。

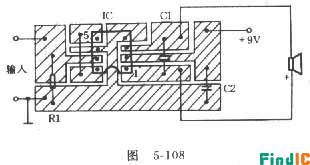

    集成电路TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822的封装与TDA2822M相同，它们区别在于:TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。使用TDA2822必须把电压降到8V以下。R1的数值要求不拘，一般选用10k的碳膜电阻。C1可选用0.1uF的涤纶电容，C2为100uF/160V的电解电容。 图5-108是其印制电路板图。由于电路简单，印制板可用铲刻法制作用水磨砂纸或牛皮纸沾少量水擦亮，用水洗净擦干，涂上一层松香酒精溶液，干后把元件直接焊在铜箔面即可。 焊好后检查无误，然后先不接扬声器，接上电源，则正负输出端之间电压应小于0.1V。接上扬声器，用手触摸输入端，扬声器应发出较大的“嗡”声。这时即可输入信号试音。电路板不用钻孔,

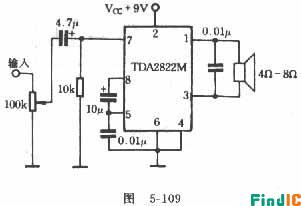

    使用时应注意：由于本功放为直接耦合，所以输入信号不能带直流成分。如果输入信号有直流成分则必须在输入端串接一只10uF左右的电容隔开，否则将有很大的直流电流流过扬声器，使之发热烧毁。在实践中，若对图5-107再进行适当的改制则效果更为理想。改进后的电路如图5-109所示。在使用中发现，音量开得最大时TDA2822M发热烫手，于是给TDA2822M制作了散热器，如图5-110所示。散热器用厚lmm，长38mm，宽25mm的铝片制成。并在散热片上开5～6个长10mm，宽lmm的槽，再把做热片沿虚线折成“口”形。装散热器时先在TDA2822M上放点硅脂（硅脂可剖开3AX31或3AX81管壳中取）。按图5-111（a）用细线绑扎紧即可。应注意的是把TDA2822M的引脚数写在散热片的侧面，以免焊接时出错。加散热器后，音量开至最大散热器只暖一点，散热效果不错。此法也可用于其它小集成电路的散热。我们用两个功放电路做成随身听立体声功率接续器，来推动两个小音箱，效果很好。

    其实哪里有你们复杂啊，我直接将管角连上，接上扬声器，音源，加上6～12V直流电一切OK了。不过换成不同的音源和扬声器，我发现2822还行。做起来简单，成本也低，比市场上买的那种便宜的有源音箱强多了。
