键盘检测之74hc165

74HC165是一款高速MOS集成芯片，它的功能主要是并行输入，串行输出。在实际键盘检测电路中，单片机只需要三个引脚（连接至缓冲使能脚PL、时钟脚CLK、串行输出引脚Q7或者Q）便可实现单个74HC165下8个键盘的检测。同时，由于74HC165支持级联，则通过级联方式单片机只需要三个引脚便可检测8个以上的按键动作。

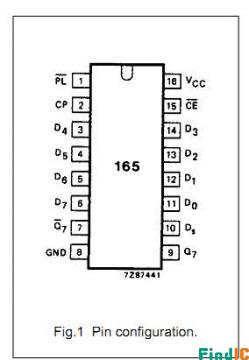

74HC165脚位配置

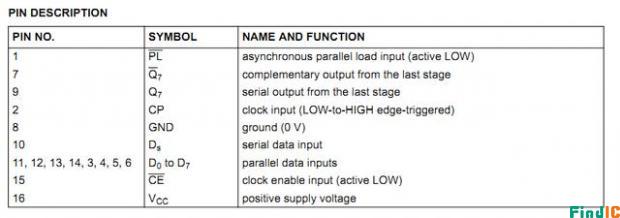

74HC引脚功能描述

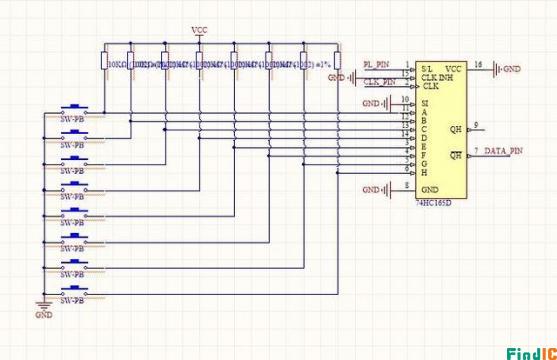

74HC165按键检测电路：

由电路图可知，串口输出使用的为反相口，因此按键未触发是状态为低电平，按键按下时，输出状态为高电平。需要注意的是串行输出的顺序-最先读出H，最后读出A。

简单的写一下，读取程序：

 unsigned char KEY_GetVal(void) //返回值为char型，8位

 {

unsigned char i;

unsigned char data;

CLK_PIN = 1;

PL_PIN = 0; //HC165读按键

PL_PIN = 1; //暂停HC165读按键

data = 0;

if(1==DATA_PIN)

 {

  data |= 0x01; //此时DATA_PIN为data的最高位。

 }

 for(i = 0;i < 7;i++) //需要移位7次，才能读完

 {

CLK_PIN = 0;

CLK_PIN = 1; //时钟上升沿，HC165移位

data <<= 1; //data左移一位，为新来的数据空出最后一位

if(1==DATA_PIN) //读入新来的数据到最后一位

 {

 data |= 0x01;

 }

 }

CLK_PIN = 0;

return(data); //经过7次循环后，D6，D5，D4，D3，D2，D1，D0被依次读入data的7个位中

 }
