LM7805 输出电流

网络整理 2020-08-07 11:52 296次阅读 LM7805

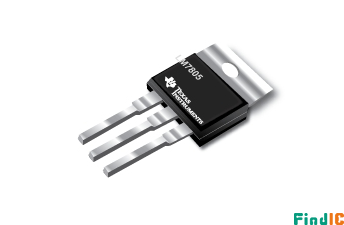

▲ TO-220封装的7805。

上图所示的这种封装的7805,最高输入电压为35V,输出电压为固定5V电压(通过在其②脚外接电阻或稳压管,亦可使其输出电压高于5V),原装的最大输出电流为1.5A,其自身散热片与其②脚(GND端)是相通的。该稳压IC使用时,只要输入电压>7V,即可输出稳定的5V电压。若输入电压只是略高于5V,输出不具有稳压性能,此时输出电压会随着输入电压而波动。


▲ TO-252封装的78M05。

还有一种上图所示的这种TO-252封装的7805,型号中带有字母“M”,其输出电压亦为5V,不过最大输出电流只有500mA。这种封装的7805体积较小,一般用于负载电流较小的电路中。78M05的引脚排列与7805一样,其1~3脚分别为In、GND、Out。

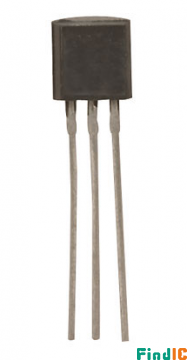

▲ TO-92封装的78L05。


除了上述的TO-252封装的78M05,还有一种体积更小的TO-92封装的78L05,其输出电压也是固定5V,不过最大输出电流仅有100mA,并且引脚排列与上述的两种封装的7805也不一样,其1~3脚分别为Out、GND、In。在使用时要注意,引脚不要接错,否则可能会损坏IC。
