ULN2003的使用

dianyu361 2020-09-16 10:40 541次阅读 ULN2003A

ULN2003有16个引脚,7个in,7个out,1个GND,1个COM。

输入端可以直接接MCu的引脚使用TTL电平控制,输出端接驱动电路(如可以接步进电机,直流电机等大功率电路)。COM引脚使用时可以接VCC,作为驱动电流。

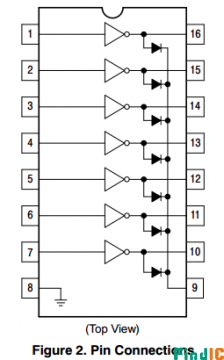

ULN2003引脚图



由上图可知ULN2003其实主要有7个反相器组成,其中反相器OC门,也就是集电极开路。

用NPN型三极管解释集电极开路就是集电极作为输出,基极作为输入,发射极接地。其中集电极在这里对应COM端,可以接VCC,这样当基极接低电平时三极管截止集电极输出高电平;基极接高电平时三极管导通集电极输出低电平。如此形成了MCU电平反相输出,但反相不是重点,大电流才是重点(反相是副产品)。


ULN2003的COM端接继电器的电源正防止击穿器件。

ULN2003集电极开路输出,只能接收灌入电流。驱动负载电流最大为500mA,驱动电压最大为50V.

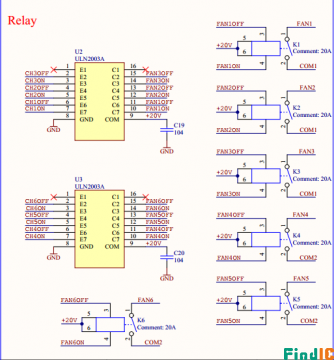

ULN2003A应用原理图


ULN2003应用电路
