NRF24L01P特性和原理图

产品概要

超低功耗、紧凑、低成本的2.4GHz收发器nRF24L01+

nRF24L01+是一种独特的无线解决方案，适用于对电池寿命和成本有严格要求的紧凑型电池供电应用。收发机在全球2.4GHz ISM频段中运行。

它是专为两种类型的应用而设计的：PC外设和超低功耗应用，如运动和健康传感器。对于无线鼠标、键盘和媒体中心遥控器等PC外围设备，它能够以较低的解决方案成本实现高性能和长电池寿命。对于传感器应用，超低功耗和先进的电源管理使硬币电池的电池寿命长达几年。

从nRF24L01平滑过渡

改进的共存性能和更长的射程

nRF24L01+在机械、功能和电气方面与nRF24L01兼容。此外，与nRF24L01相比，它与WiFi等宽带推断源的共存性能有了显著改善。它还增加了一个250 kbps的空气数据速率模式，提供-94dBm的灵敏度，可用于远距离操作。

紧凑、高度集成的低成本解决方案紧凑4x4mm封装，低成本外部物料清单

nRF24L01+集成了一个完整的2.4GHz射频收发器、一个射频合成器和全基带逻辑，包括独特的增强型冲击脉冲™ 硬件链路层，先进的电源管理和主机控制器接口的高速SPI。无需外部环路滤波器、谐振器或VCO变容二极管，只需低成本±60ppm 16MHz晶体、匹配电路和天线。

主要特点

•与nRF24L01兼容

•全球2.4GHz ISM频段操作

•空气数据传输速率高达2 Mbps

•超低功耗运行和高级电源管理

•输出功率为0dB时，峰值TX电流为11.3mA

•2 Mbps空气数据速率下13.5mA峰值RX电流

•断电模式下为900nA

•片上电压调节器，1.9至3.6V电源范围

•增强冲击波™ 硬件链路层

•自动分组组装（前导码、地址和CRC）

•动态有效载荷长度

•带有效载荷的选择性自动确认

•自动重传

•6个数据管多接收器™

•与北欧nRF2401A、02、E1和E2完全兼容在1 Mbps和250 kbps的空中数据传输速率下

•低成本外部±60ppm 16MHz晶体

•5V容差输入

•低成本芯片电感器

•紧凑型20针4x4mm QFN封装

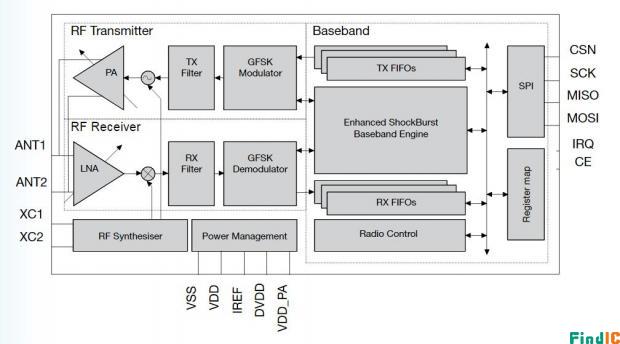

NRF24L01P原理图
