NE555引脚图,原理图和应用电路图

WX 2020-11-26 18:48 1722次阅读 时基集成电路 NE555

NE555引脚图和基本描述:

NE555系列是能够产生精确时间延迟或振荡的精确定时电路。在延时或单稳定运行模式下,定时间隔由单个外部保护器和电容器网络控制。在一个稳定的工作模式下,频率和占空比可以通过两个外接电阻和一个外接电容独立控制。阈值和触发水平通常分别为Vcc的三分之二和三分之一。这些水平可以改变使用控制电压端子。当触发输入低于触发电平时,触发器被设置,输出变高。如果触发输入高于触发电平,并且阈值输入高于阈值电平,触发器复位,输出为低电平。重置输入可以覆盖所有其他输入,可以用来启动一个新的计时周期。当复位降低时,触发器复位,输出降低。当输出较低时,在放电(碟形)和地之间提供一个低阻抗路径。输出电路能够吸收或吸收高达200ma的电流。操作规定供应5v到15v。与一个5伏电源,输出电平兼容TTL输入。

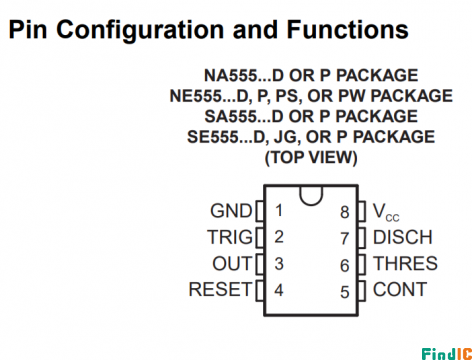

NE555引脚图1NE555中文引脚图解

NE555P是一个定时器,NE555P原理图:

ne555P的内部结构可等效成23个晶体三极管,17个电阻,两个二极管组成了比较器RS触发器等多组单元电路特别是由三只精度较高5k电阻构成了一个电阻分压器,为上、下比较器提供基准电压。

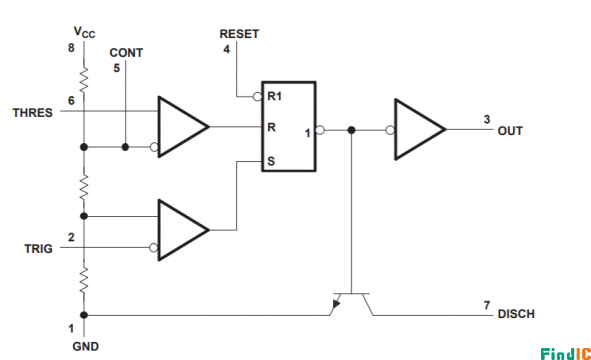

NE555原理图

NE555P应用电路图及主要应用:

-指纹生物识别技术

-虹膜生物识别技术

-RFID阅读器

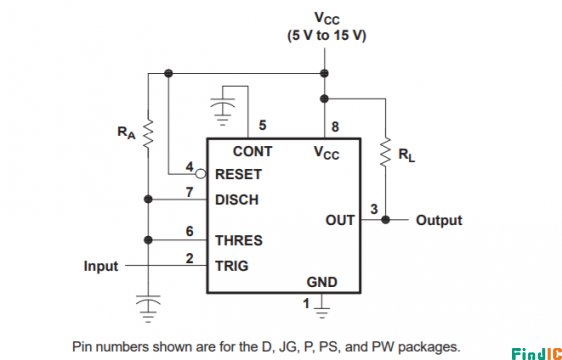

NE555应用图



NE555代换型号:

NE555代换型号:(瑞萨电子)HA17555、(德州仪器)LM555CN、(英特矽尔)CA555
