38编译器74LS138真值表说明和电路图应用

Chester 2020-11-27 11:06 2844次阅读 74LS138

Ti品牌74LS138是一个38编译器专为高速而设计:具有内存解码器、数据传输系统特点,以及3使能输入以简化级联和/或数据接收,肖特基钳位以实现高性能。本文介绍3-8编译器SN74LS138N代表型号为主,其他型号部分数据相似。

74LS138介绍

这些肖特基钳位TTL MSH电路设计用于需要非常短的传播延迟时间的高性能存储器解码或数据路由应用。在高性能存储器系统中,这些多编码器可用于使系统解码的效果最小化。 当与使用快速使能电路的高速存储器一起使用时,这些解码器的延迟时间和存储器的使能时间通常小于存储器的典型访问时间。这意味着肖特基振荡器会引入有效的系统延迟。 钳位系统解码器可以忽略不计。'LS138,SN54S138和SN74S138A根据三个二进制选择输入和三个使能输入的条件解码八条线之一。扩展时,两个低电平有效和一个高电平有效的输入减少了对外部门或反相器的需求 无需外部反相器即可实现24线解码器,而仅需一个反相器即可实现32线解码器。启用的输入可用作多路分解应用的数据输入。 所有这些解码器/解复用器均具有完全缓冲的输入,每个输入仅代表其驱动电路的一个归一化负载。 所有输入均采用高性能肖特基二极管钳位,以抑制线路振铃并简化系统设计。 SN54L $ 138和SN54s138的特点是可在-55“ C至125” C的整个军事温度范围内工作。 SN74LS138和SN74S138A的工作温度范围为0 °C 至7 °C。


74LS138符号图和功能表

74LS138符号图和功能表

备注:显示的管脚编号适用于D、J、N和W包装。

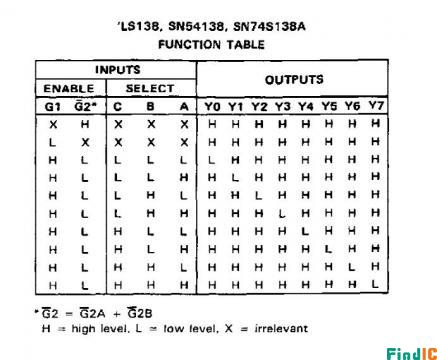

74LS138真值表

74LS138真值表

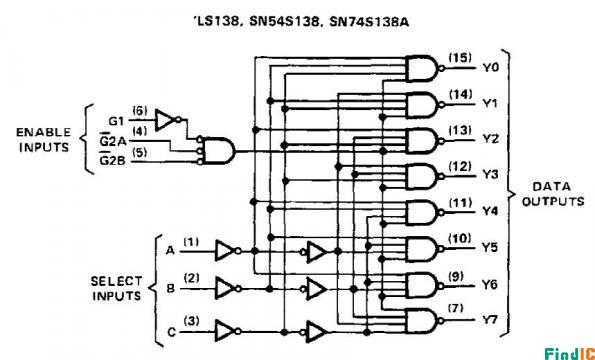

74LS138电路图

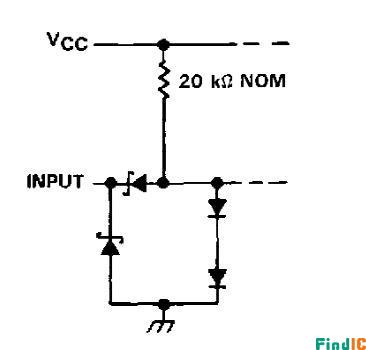

'LS138的每个使能输入的等效项


74LS138电路图
