TEXAS INSTRUMENTS SN74LS138N 逻辑芯片, 3-8线译码器/数据选择器, 16DIP
Ti品牌74LS138是TTL逻辑门“74xx”家族的成员。该芯片专为解码或解复用应用而设计，配有3个输入到8个输出设置。该芯片还可用于高性能存储器解码或数据路由应用，需要非常短的传播延迟时间。在高性能存储系统中，这些解码器可用于最小化系统解码的影响。芯片的三个使能引脚（其中两个低电平和一个高电平有效）减少了扩展时对外部门或逆变器的需求。一个24线解码器可以实现没有外部逆变器，32线解码器只需要一个逆变器。
74LS138在解复用应用中通过使用enable pin作为数据输入pin来使用。芯片输入端采用高性能肖特基二极管箝位，以抑制线路振铃并简化系统设计。
IC主要应用
•线路解码器、•服务器、•数字系统、•线路解复用、•电信电路、•存储电路
解码器的特性和电气特性
专为高速设计
集成了三个使能引脚以简化级联
解复用能力
肖特基钳位以获得高性能
静电防护
平衡的传播延迟
输入接受高于VCC的电压
电源电压：1.0V至5.5V
典型传播延迟：21nS
低功耗：32mW
工作温度：-40ºC至+125ºC

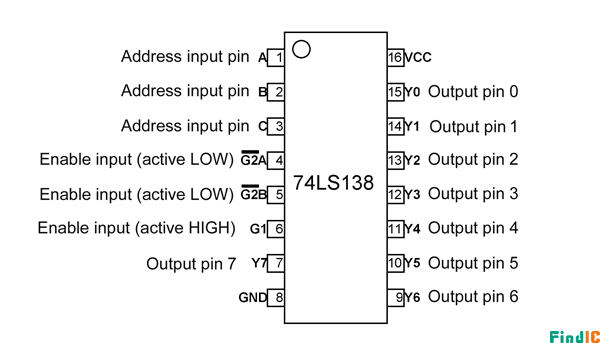

74LS138引脚图
74LS138是一个16针IC，如引脚图所示，下面描述每个引脚的功能。

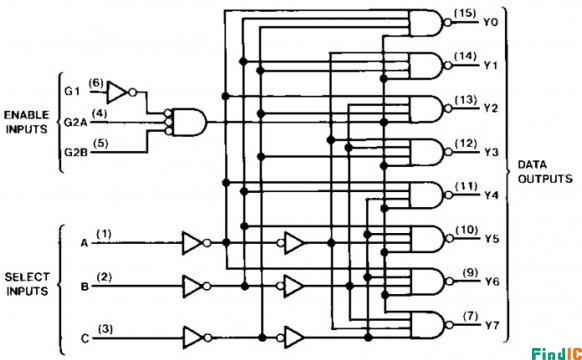

74LS138引脚图功能说明
引脚1（A）：地址输入引脚
Pin2（B）：地址输入引脚
Pin3（C）：地址输入引脚
引脚4（G2A）：低电平有效使能引脚
引脚5（G2B）：低电平有效使能引脚
引脚6（G1）：高电平有效使能引脚
Pin7（Y7）：输出引脚
引脚8（GND）：接地引脚
针脚9（Y6）：输出针脚6
针脚10（Y5）：输出针脚5
针脚11（Y4）：输出针脚4
针脚12（Y3）：输出针脚3
针脚13（Y2）：输出针脚2
针脚14（Y1）：输出针脚1
针脚15（Y0）：输出针脚0
引脚16（VCC）：电源引脚
为了了解IC的工作原理，让我们设计一个简单的电路，其中只需要很少的基本电子组件，如下所示。 在上面的电路中，输出与发光二极管相连，以说明哪个o / p引脚变为低电平，并且IC的输出反相。
在这里，我们使用了单个设备，因此G2A和G2B引脚的连接都连接到GND，然后将G1-VCC链接以激活芯片。

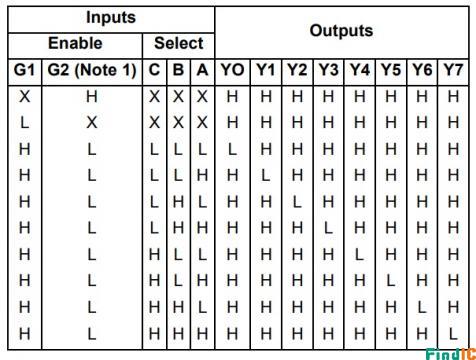

这里的三个按钮表示此设备的三条i / p线。 为了更好地理解这个概念，让我们了解下面的真值表。 在上面的表格中，H-HIGH，L-LOW和X-无关紧要。 使能引脚G1，G2A和G2B，其中G2 = G2A + G2B。
在上面的表格形式中，第一行，即G1，G2是要求正确连接的使能引脚，否则，无论所有i / p以及o / p线如何，都会高。 连接使能引脚后，即可连接输入线以获取输出。
连接后，如果没有按下所有开关，则Y0将较低，剩余o/p将高，如上表所示。当按下B1时，A0将高，Y1将变低，而剩余的将是高的。当只按下B2时，A1将高，Y2将变低，而剩余的将是高的。这样，我们可以通过切换B1、B2和B3三个开关来理解整个真值表，输入是A0、A1和A2。

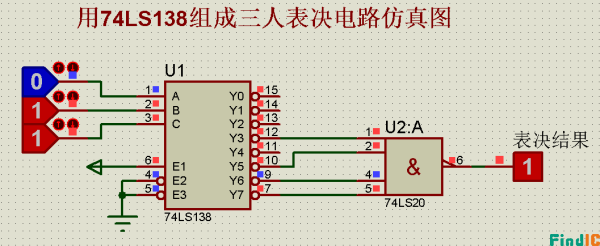

74LS138三人表决电路图
三人表决电路就是有两个人，或三个人同意，输出就有效的电路。三个人，就是三个变量，ABC，这样，两个同意时，有011，101，110，三个人都同意时为111，这四个状态对应的输出为1。
