LM324引脚图，参数详情及代换型号

LM324系列是运算放大器，基本描述和引脚图：

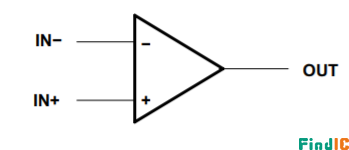

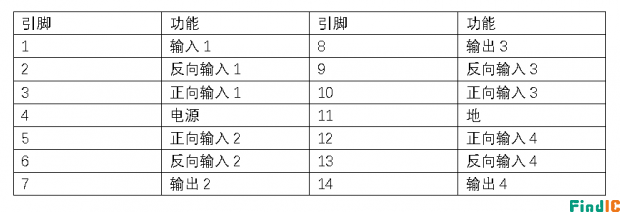

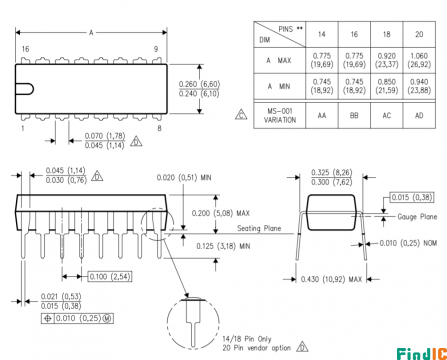

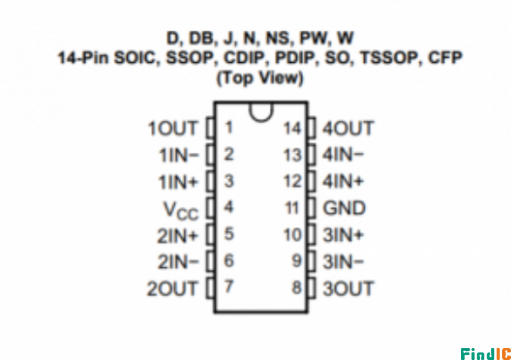

LM324系列器件由四个独立的高增益频率补偿运算放大器组成，它们是专门设计用于在一个电源或分割电源工作的宽电压范围。下列图中给出了14Pin的引脚图及对应功能。

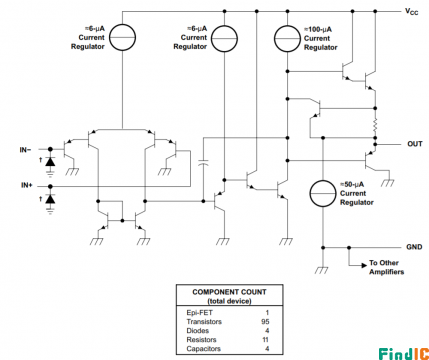

LM324系列主要应用和典型应用图：

-蓝光播放器和家庭影院

-化学和气体传感器

-DVD刻录机及播放器

-数字万用表:工作台和系统

-数字万用表:手持设备

-现场发射器:温度传感器

-电机控制:交流感应，直流拉丝，无刷直流，高压，低压，永磁和步进电机

-使用温度传感器或控制器网络通讯协议

-电视:液晶和数码

-示波器

-衡量尺度

LM324N核心参数：

系列: LM324

电源电压-最大: 32 V

GBP-增益带宽产品: 1.2 MHz

每个通道的输出电流: 40 mA

SR-转换速率 : 0.5 V/us

Vos-输入偏置电压 : 7 mV

电源电压-最小: 3 V

最小工作温度: 0°C

最大工作温度: + 70°C

封装: PDIP-14

通道数量: 4 Channel

Ib-输入偏流: 45 nA

工作电源电流: 1.5 mA

CMRR-共模抑制比: 65 dB to 80 dB

en-输入电压噪声密度: 35 nV/sqrt Hz

输入类型: Rail-to-Rail

双重电源电压: +/- 3 V, +/- 5 V, +/- 9 V

工作电源电压: 3 V to 32 V, +/- 1.5 V to +/- 16 V

Ios - 输入偏置电流 : 150 nA

最大双重电源电压: +/- 16 V

最小双重电源电压: +/- 1.5 V

PSRR-电源抑制比: 100 dB

Vcm-共模电压: 0 V to 28 V

电压增益 dB: 100 dB

高度: 4.57 mm

长度: 19.3 mm

宽度: 6.35 mm

单位重量: 1 g

商标: Texas Instruments

LM324系列详细特性：

•2-kVESD防护:

LM224K、LM224KA、LM324K, LM324KA、LM2902K、LM2902KV、LM2902KAV

•广泛的供应范围

-单电源:3v到32v (26V表示LM2902)

-双电源:±1.5V至±16V (±13V表示LM2902)

•低供给电流排放独立电源电压: 0.8 mA典型

•共模输入电压范围包括地面，允许直接感应近地面

•低输入偏置和偏置参数

-输入偏置电压:3 mV典型

A版本:2 mV典型

-输入偏置电流:2na典型

-输入偏置电流: 20na典型

A版本:15个

•差动输入电压范围等于最大额定电源电压:32v (26v为LM2902)

•开环差动电压放大: 100V /mV 典型

•内部频率补偿

•大部分商品符合MIL-PRF-38535标准。

LM324N代替型号：

(德州仪器)JM38510/11005BCA、(德州仪器)7704302XA、(安森美)LM324N
