LM358运放工作原理和应用电路介绍

Ti品牌的LM358包含两个独立的高增益运算放大器，低功耗，双通道运算放大器，高增益和内部频率补偿。操作LM358中的两个运算放大器需要一个电源。我们也可以使用分体式电源。该装置电源电压低。

LM358集成电路还可以作为传感器标准运算放大器使用，非常适合我们的需要。它可以处理电压从3V到32V直流电源和电流高达20mA每个通道。它由8个引脚组成，其中包含两个运算放大器。

在这个集成电路中，我们有两个运算放大器，可以用作比较器。低功耗也使LM358成为电池操作的好选择。一般我们从传感器获得的信号通常都有小的额定值。我们不能做任何与此额定值，例如我们从传感器获得0.3V。通过使用0.3V，我们不能打开/关闭led或继电器。LM358集成电路从传感器获取信号并与参考电压进行比较。然后该集成电路将通过输出高或低来决定电压是否大于或小于参考电压。

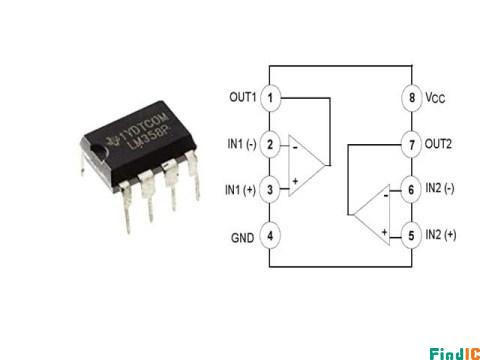

LM358引脚图及功能说明

LM358引脚功能说明

引脚1、8：比较器的o/p

引脚2、6：反转i/P

引脚3、5：非反向i/P

引脚4：为接地端子

引脚8：为VCC+

LM358工作原理

工作原理：8脚主供电输入，2脚电压与3脚电压比较，6脚电压与5脚电压比较，分别对应两个独立的输出：1OUT与2OUT

1. 当1IN+大于1IN- 2IN+大于2IN-时，1OUT 2OUT输出高电平

2. 当1IN+小于1IN- 2IN+小于2IN-时，1OUT 2OUT输出低电平

LM358输出端不需要上拉电阻，输出电压范围为：0V~VCC-1.5V，这点与LM393是不同的。

LM358 应用电路

1、基于LM358 IC的黑暗传感器电路

该暗传感器IC LM358电路用于测试光敏电阻，光电二极管和光电晶体管。 但是，您需要更换光电二极管和光电晶体管来代替LDR。 使用LDR和LM358 IC的暗传感器电路如下所示。 构建以下电路所需的组件是LDR，LM358 IC，9V电池，电阻器R1-330R，R2-1K，R3-10K，可变电阻器VR1-10K，晶体管Q1-C547。

电路说明：

在下面的简单黑暗传感器电路。如果你停止光照在依赖光的电阻器上，那么LM358 IC会立即点亮LED。

当一个光电二极管放置在LDR的位置时，它立即工作。根据房间光线的强弱，你需要调整可变电阻来调整电路的灵敏度。

当一个光电晶体管被放置在LDR的位置时，它立即工作。根据房间光线的强弱，你需要调整可变电阻来调整电路的灵敏度。

2、基于LM358集成电路的冲击报警电路

以下电路是一个震动报警电路，用于家庭和汽车。该电路主要应用于汽车防盗报警。在这个电路中，由于使用了一个压电传感器，它必须固定在门上，你必须保护它。在这里，LM358作为反转施密特触发器连接。电路的阈值电压可通过端口1设置。电阻器R1用作反馈电阻器。

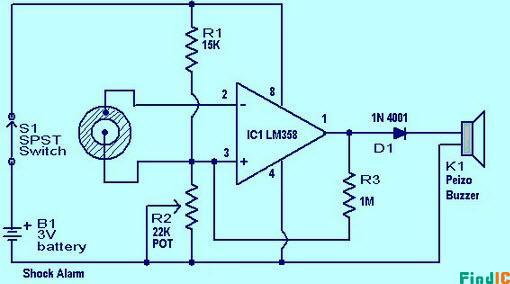

电路图说明：

当压电传感器未激活时，传感器的o/p将较低。当压电传感器被触发时，传感器的o/p变高并激活施密特触发器。然后它发出蜂鸣器的声音。即使振动被分离，蜂鸣器声音有时也会提醒蜂鸣声。因为，当反向输入增加时，当LM358集成电路被激活时，它的影响很小，并且状态不容易被反转。

• 上述电路中使用3伏蓄电池作为电源。

• 将传感器小心地连接到表面，无论你在哪里布置它。

• 最好将传感器靠近车门把手

• 调节R2电阻以获得必要的灵敏度。

• 在高质量的普通电路板或印刷电路板上使用所需的元件来设计电路。

• 使用IC支架增加IC。
