MAXIM INTEGRATED PRODUCTS DS1302+. 芯片, 实时时钟 用于电池慢充

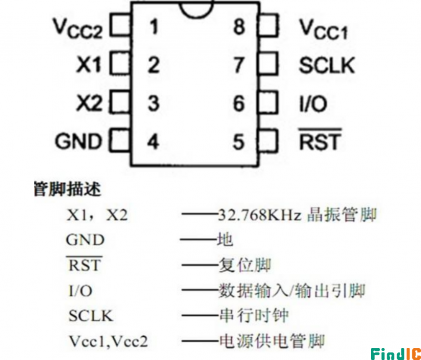

DS1302系列引脚图及详细特征：
●完全管理所有计时功能
-实时时钟数秒,分钟,小时,日期,月,日和闰年，数值有效至2100年。
-31 x 8依靠电池通用RAM
●简单的串口接口微控制器
-简单的三线电话接口
-TTL-Compatible (VCC = 5 v)
-单字节或多字节(组成模式)数据传输时钟或RAM数据的读或写
●低功耗操作延长了电池备份运行时间
-2.0V至5.5V全面运作
-在2.0 V少于300 nA
●8针DIP和8针SO, 最大限度地减少所需的空间
●可选的工业温度范围:-40°C + 85°C支持操作广泛应用
●美国保险商实验室®(UL)认可
DS1302系列典型应用原理图和基本描述：
DS1302系列是实时时钟芯片。DS1302消流充电计时芯片包含一个实时时钟/日历和31字节的静态RAM。它通过一个简单的串行接口与微处理器通信。实时时钟/日历提供秒、分钟、小时、日、日期、月和年信息。月底的日期会自动调整少于31天的月份，包括闰年的调整。时钟运行在24小时或12小时的格式与一个AM/PM指示器。
使用同步串行通信简化了DS1302与微处理器的接口。只需要三条线与时钟/RAM通信:CE, I/O(数据线)和SCLK(串行时钟)。数据可以被转移到和从时钟/RAM 1字节在一个时间或在多达31个字节的突发。DS1302的设计是运行在非常低的功率和保留的数据和时钟信息在少于1英寸。
DS1302是DS1202的继承者。除了DS1202的基本计时功能，DS1302有额外的功能双电源引脚的主要和后备电源，可编程滴流充电器为VCC1，和额外的七个字节的暂存存储器。

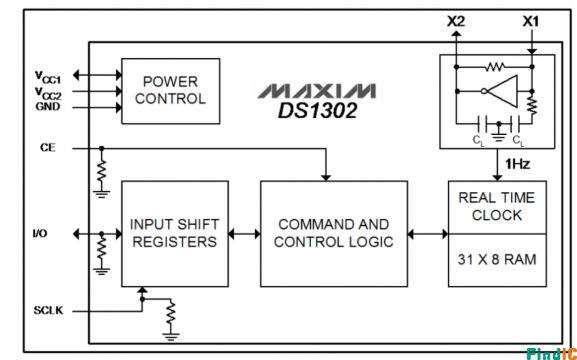

DS1302系列方框图：
下图显示了串行计时器的主要元件:移位寄存器、控制逻辑、振荡器、实时时钟和RAM。
