ULN2003应用电路图,引脚图及功能说明

WX 2020-12-01 11:57 9800次阅读 双极性晶体管 ULN2003 ULN2003A

ULN2003是双极性晶体管,主要应用和简化框图:

• 继电器驱动器

• 步进和刷式直流电机驱动器

• 灯驱动器

• 显示屏驱动器(LED 和气体放电元件)

• 线路驱动器

• 逻辑缓冲器

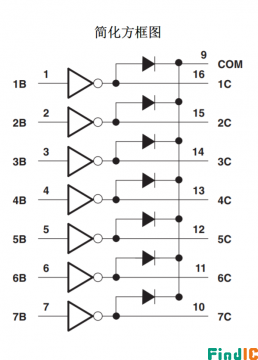

ULN2003简化框图

ULN2003(A)系列应用电路图和特性:

• 500mA 额定集电极电流(单输出)

• 高电压输出:50V

• 钳位二极管输出

• 可兼容各类逻辑的输入

• 继电器驱动器 应用

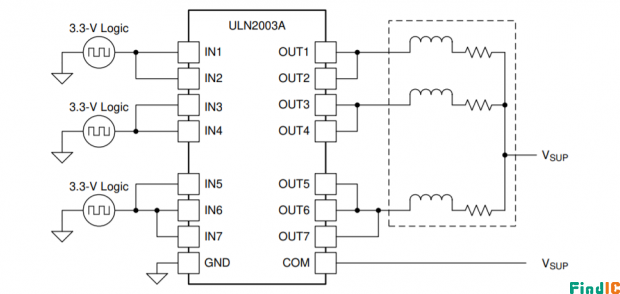

ULN2003应用电路图

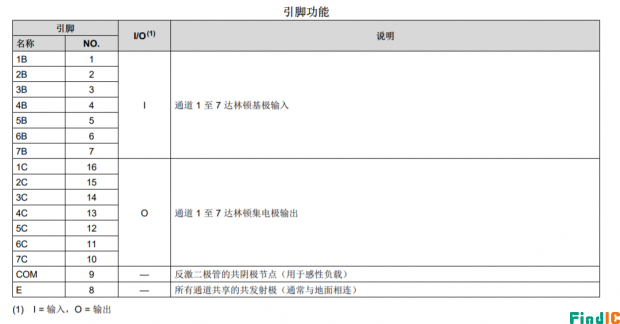

ULN2003系列引脚及功能说明:

•ULN2003A器件的每个通道均由达林顿连接的NPN晶体管组成。这种连接所产生的效果是单个晶体管具有了非常高的电流增益(β2)。 在某些电流下,该值可能会高达10000A/A。 极高的β允许以极低的输入电流驱动高输出电流,本质上等同于以低GPIO电压工作。

•GPIO电压通过连接在前置驱动器达林顿NPN输入和基极之间的2.7kQ电阻转换为基极电流。连接在各个NPN 的基极和发射极之间的7.2kQ和3kQ电阻用作下拉电阻,并抑制可能从输入端发生的电流泄漏量。

•连接在输出端和COM引脚之间的二极管用于抑制来自感性负载的反冲电压,当NPN驱动器关闭(停止灌电流)时会激发该反冲电压,并且线圈中存储的能量导致反向电流通过反冲极管流入线圈电源。

•在正常操作中,基极和发射极引脚到集电极上的二极管将反向偏置。如果这些二极管为正向偏置,则内部寄生NPN晶体管将从其他(附近)器件引脚吸收(几乎相等的)电流。

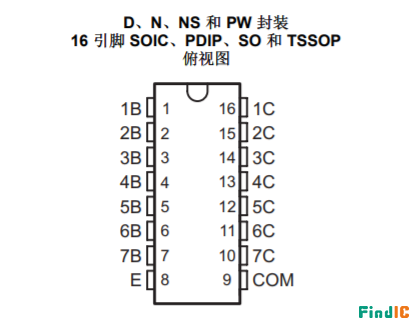

ULN2003引脚图

ULN2003引脚图解

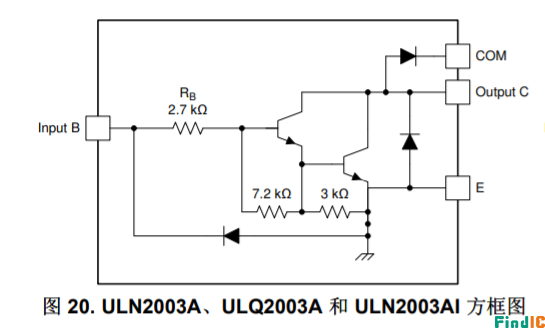

ULN2003A系列基本描述和简化框图:

ULX2003A 器件是高电压大电流达林顿晶体管阵列。每款器件均由 7个NPN 达林顿对组成,这些达林顿对具有高压输出,带有用于开关感性负载的共阴极钳位二极管。一个达林顿对的集电极电流额定值为500mA。将达林顿对并联可以提供更高的电流。应用 包括继电器驱动器、电锤驱动器、灯驱动器、显示驱动器(LED 和气体放电)、线路驱动器和逻辑缓冲器。对于 ULN2003A器件的 100V(其他可互换)版本,请参阅 SN75468和 SN75469 器件的 SLRS023 数据表。ULN2003A 器件的每个达林顿对都具有一个 2.7kΩ 的串联基极电阻,可直接与 TTL 或 5V CMOS 器件一起工作。

ULN2003原理图
