nRF52832芯片简介

nRF52832信息

带有浮点运算单元的ARM® Cortex®-M4 32位处理器，工作频率64MHz

从FLASH运行程序EEMBC[1]CoreMark跑分为215

从FLASH运行程序电流消耗为 58 μA/MHz

从RAM运行程序电流消耗为 51.6 μA/MHz

数据观察点和跟踪（DWT），嵌入式跟踪宏单元（ETM）和仪表跟踪宏单元（ITM）

串行线调试（SWD）

2.4 GHz 无线电收发器

在低功耗蓝牙模式下拥有 -96 dBm 灵敏度

在低功耗蓝牙模式下支持数据传输速率：1 Mbps，2 Mbps

-20至+4 dBm TX功率，可以4 dB步进配置

集成片内巴伦（单端RF）[2]

发送数据时的峰值电流为 5.3 mA（0 dBm）

接收数据时的峰值电流为 5.4 mA

RSSI （1 dB 分辨率）[3]

灵活的电源管理

1.7 V–3.6 V 供电电压

全自动 LDO[4] 和 DC / DC 稳压器系统[5]

使用64 MHz内部振荡器快速唤醒

系统关闭模式下3 V时电流为0.3μA

系统关闭模式下3 V时电流为0.7μA（64KB RAM保留）

内存

512 kB flash/64 kB RAM 针对nRF52832-QFAA

256 kB flash/32 kB RAM 针对nRF52832-QFAB

适用于 Nordic 公司的 SoftDevice6

支持多种协议栈

类型2近场通信（NFC-A）标签，具有现场唤醒和接近配对功能

12-bit, 200 ksps ADC - 8个可编程增益可配置通道

64 级比较器

15级低功耗比较器用于系统关闭模式下唤醒

温度传感器

32 个通用 IO

拥有DMA的 3x 4-通道脉宽调制单元

数字麦克风输入接口 (PDM)

具有计数器模式的5x 32位定时器

拥有DMA的 3x SPI 主机/从机

2x I2C 兼容主机/从机

I2S 支持EasyDMA

UART (CTS/RTS) 支持EasyDMA

可编程内部外设连接 Programmable peripheral interconnect (PPI)

正交解码器 Quadrature decoder (QDEC)

AES 硬件加密支持EasyDMA

使用PPI和EasyDMA无需CPU干预的自主外设操作

3x real-time counter (RTC)

芯片封装

QFN48 package, 6 × 6 mm

WLCSP package, 3.0 × 3.2 mm

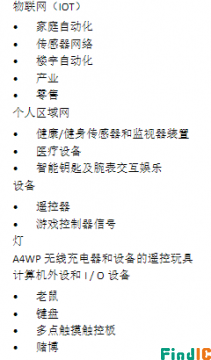

nRF52832应用领域

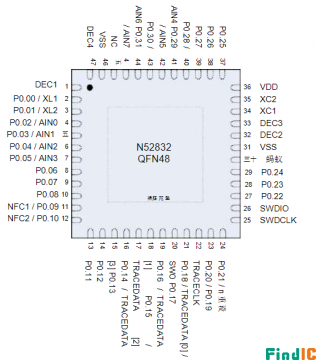

nRF52832 QFN48 引脚分配
