LM393引脚图, 芯片功能作用和应用电路实例

WX 2020-12-01 14:41 17941次阅读 LM393 比较器

LM393系列引脚图和基本功能:

•新LM393B和LM2903B

•改进了B版本的规格

-最大额定值:高达38V

-ESD等级(HBM): 2kV

-低输入偏置:0.37 mV

-低输入偏置电流:3.5 nA

-低供应电流:每台比较器200 μA/比较器

-更快的响应时间为1μs

-LM393B延长了温度范围

-可在微小的2×2mm WSON包装

•B版是LM293的直接替代品,LM393和LM2903, A和V版本

•共模输入电压范围包括地面

•差动输入电压范围等于最大额定电源电压:±38 V

•输出饱和电压低

•输出兼容TTL、MOS和CMOS

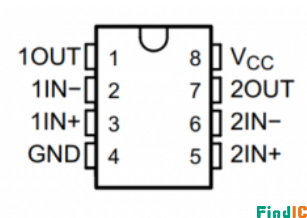

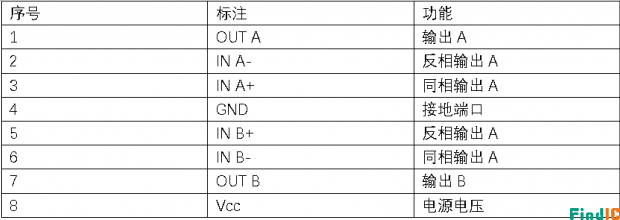

LM393引脚

LM393引脚解析图

LM393应用电路图实例及主要应用:

•真空机器人

•单相UPS

•服务器事业单位

•无绳电动工具

•无线基础设施

•收银柜

•建筑自动化

•工厂自动化和控制

•马达驱动器

•信息娱乐和集群

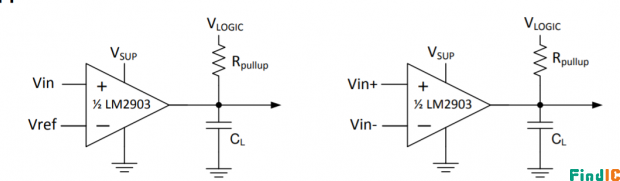

LM393应用电路图

该设备通常用于比较单个信号与参考信号或两个信号之间的相互比较。许多设计者利用开路漏极输出驱动比较逻辑输出到逻辑电压电平到一个MCU或逻辑器件。广泛的供应范围和高电压的能力,使这个比较器的最佳水平转移到一个更高或更低的电压。



LM393系列主要作用描述:

这些双比较器在电源引脚上的工作电压最大可达36伏(“B”型为38伏)。该设备已被证明在广泛的应用程序中具有普遍性和通用性。这是由于非常宽的电源电压范围,低智商和快速响应的设备。开路输出允许用户配置输出的逻辑高压(V-OH),可以用来使比较器在和功能中使用。

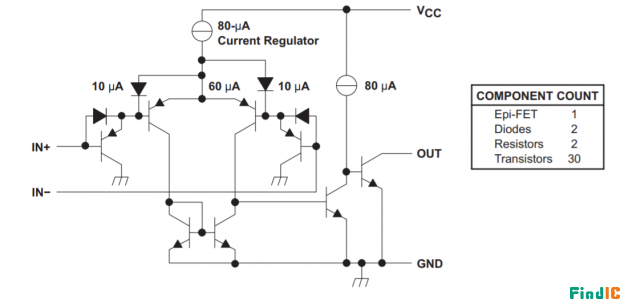

LM393原理图
