TL431八个简单应用电路图介绍

Ti品牌TL431是一款可调节精密并联稳压，本文介绍8个简单易懂的电路图案例。如TL431精密基准电压电路，TL431可调稳压电源电路等，希望该文可以帮助初学者更好地了解TL431分流稳压器。

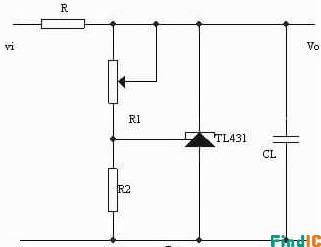

1、TL431精密基准电压源

精密基准电压源电路具有良好的温度稳定性和大输出电流。但是在连接容性负载时，应注意CL的值，以避免过载。

2、TL431可调稳压电源

如下图所示，Vo可以在2.5V至36V之间调节。

V0 = Vref（1 + R1 / R2）（Vref = 2.5v）。

由于耐电压与（Vi -Vo）有关，所以当电压差大时，R的功耗增加。

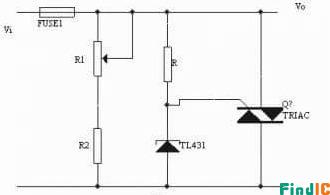

3、TL431过压保护电路

如图所示，Vi超过一定电压时，TL431触发。此时，晶闸管导通并产生大的瞬时电流，使保险丝烧断，从而保护了后电路。V保护点=（1 + R1 / R2）Vref。

4、TL431恒流源电路

如图所示。恒定电流值与Vref和外部电阻有关，选择功率晶体管时应考虑裕度。如果此恒流源连接到稳定电路，则可用作电流限制器。

5、TL431比较器

如图所示，它巧妙地使用了Vref = 2.5v的临界电压。由于TL431的内部电阻很小，因此输入和输出波形跟踪良好。

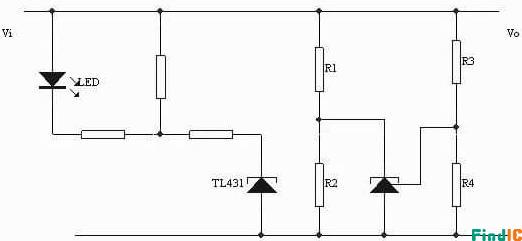

6、TL431电压监控器

如图所示，利用TL431的传输特性形成实用的电压监控器。当电压在上限电压和下限电压之间时，LED功率和上限电压和下限电压分别为（1 + R1 / R2）Vref和（1 + R3 / R4）Vref。

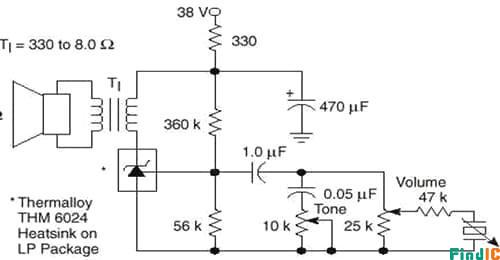

7、TL431可控分流特性

从TL431的功能模块图中可以看出，当REF端的电压略有变化时，从阴极到阳极的分流将在1-100mA范围内变化。通过这种可控的分流功能，可以使用较小的电压变化来控制继电器，指示灯等，甚至可以直接驱动音频电流负载。图为该应用提供了一个简单的400mW单声道功率放大器电路。

8、TL431开关电源

在过去的普通开关电源设计中，通常在误差放大后将输出电压直接反馈到输入端子。此电压控制模式在某些应用中也可以很好地工作。但是，随着技术的发展，世界上大多数电源制造行业都采用了具有类似拓扑的方案。

这种结构的开关电源具有以下特点：

输出由TL431（可控并联基准）反馈，误差被放大。TL431的下沉端驱动光耦合器的发光部分。由电源主侧上的光耦合器的光敏部分获得的反馈电压用于调整电流模式PWM控制器的开关时间。因此，获得稳定的DC电压输出。

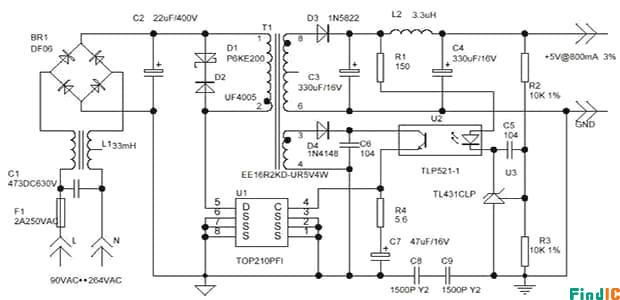

上图是一个实用的4W开关型5V DC稳压电源电路。该电路采用这种拓扑结构并同时使用TOPSwitch技术。

在图片里：

• C1，L1，C8和C9构成EMI滤波器；

• BR1和C2对输入的交流电压进行整流和滤波；

• D1和D2用于消除变压器漏感引起的尖峰电压；

• U1是具有内置MOSFET的电流模式PWM控制器芯片，可以接收反馈并控制整个电路的运行；

• D3和C3为子极整流滤波电路；

• L2和C4组成一个低通滤波器以降低输出纹波电压。

• R2和R3是输出采样电阻，输出的分压由TL431的REF端子控制，以控制器件从阴极到阳极的分流。

• 该电流直接驱动光耦合器U2的发光部分。

然后，当输出电压趋于增加时，Vref将增加，流过TL431的电流将增加。因此，光耦合器的发光增强，并且由光敏端子获得的反馈电压也更大。U1在接收到增加的反馈电压后将改变MOSFET的开关时间，并且输出电压将随着该变化而下降。实际上，上述过程将在很短的时间内达到平衡。平衡时，Vref = 2.5V，R2 = R3，因此输出稳定在5V。

这里要注意的是，仅通过改变采样电阻R2和R3的值就无法再改变输出电压。因为，开关电源中每个元件的参数都会对整个电路的工作状态产生很大的影响。根据图中所示的参数：

• 电路可在90VAC〜264VAC（50 / 60Hz）的输入范围内；

• 输出+ 5V;

• 精度优于±3％；

• 输出功率为4W；

• 最大输出电流可以达到0.8A；

• 典型的转换效率为70％。
