AT89C51单片机中文参数，引脚图和原理图

AT89C51RD2/ED2中文基本描述：

AT89C51系列是高性能CMOS Flash版本的80C51 CMOS单片机8位微控制器。它包含一个用于代码和数据的64千字节闪存块。64千字节的闪存可以被编程在并行模式或串行模式与ISP能力或与软件。编程电压是内部产生的标准VCC 脚。

AT89C51RD2/ED2保留了Atmel 80C52的所有特性，256字节的内部RAM，一个9源4级中断控制器和三个定时器/计数器。AT89C51ED2 pro vides 2048字节的EEPROM的非易失性数据存储。此外，AT89C51RD2/ED2有一个可编程计数器阵列，一个1792字节的XRAM，一个硬件Watchdog定时器，SPI接口，键盘，一个更通用的串行通道，促进多处理器通信(EUART)和一个速度改进机制(X2模式)。

AT89C51RD2/ED2的全静态设计允许通过将时钟频率降低到任何值来减少系统功耗，包括直流，而不会丢失数据。该AT89C51RD2/ED2有2种软件选择模式的减少活动和一个8位时钟预压器进一步减少电力消耗。在Idle模式下，CPU被冻结，而外围设备和中断系统仍在运行。在关机模式下，RAM被保存，其他所有功能都不起作用。增加的功能的AT89C51RD2/ED2使它更强大的应用，需要脉冲宽度调制，高速I/O和计数能力，如警报，电机控制，有线电话，和智能卡阅读器。

AT89C51 ED2-RLTUM核心参数：

商标: Microchip Technology / Atmel

核心: 8051

程序存储器大小: 64 kB

数据总线宽度: 8 bit

ADC分辨率: No ADC

最大时钟频率: 60 MHz

输入/输出端数量: 34 I/O

数据 RAM 大小: 2 kB

工作电源电压: 2.7 V to 5.5 V

电源电压-最大: 5.5 V

电源电压-最小: 2.7 V

最小工作温度: -40°C

最大工作温度: +85°C

封装: VQFP-44

高度: 1.45 mm

长度: 10.1 mm

程序存储器类型: Flash

宽度: 10.1 mm

湿度敏感性: Yes

计时器/计数器数量: 3 Timer

处理器系列: AT89x

产品类型: 8-bit Microcontrollers -MCU

工厂包装数量: 160

单位重量: 2 g

AT89C51 ED2-RLTUM引脚图和原理图：

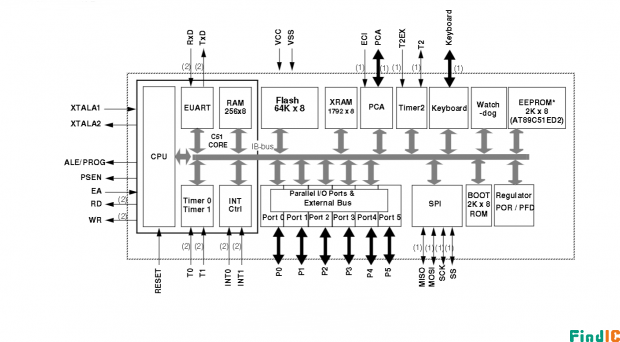

AT89C51系列原理图：

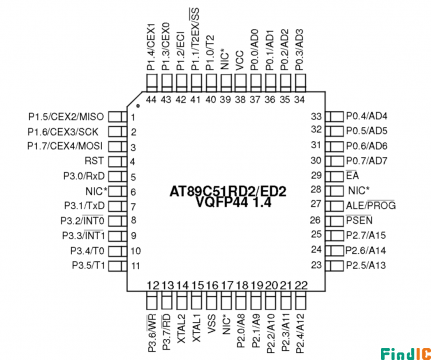

AT89C51 ED2-RLTUM(VQFP44封装引脚图）：
