TEXAS INSTRUMENTS SN74HC245NSR 收发器, 非反相, 2 V至6 V, SOP-20
SN74HC245系列八进制总线收发器被设计用于数据总线之间的异步双向通信。它的控制功能的实现将外部时序要求最小化。

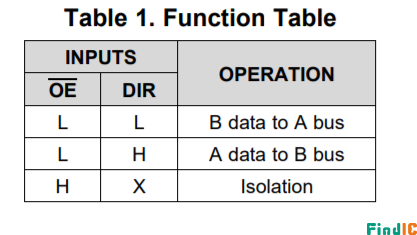

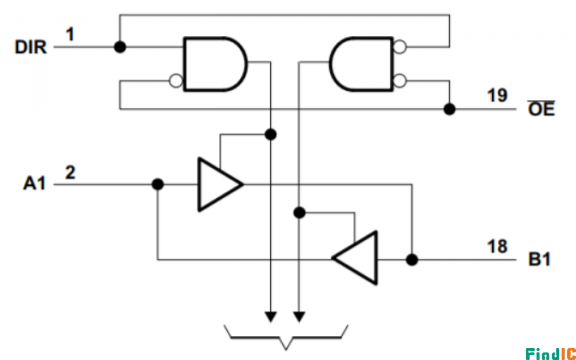

SN74HC245系列芯片说明及逻辑电路图:
SN74HC245系列允许数据传输从A总线到B总线或从B总线到A总线,取决于在方向控制(DIR)输入的逻辑级别。输出启用(OE)输入可用于禁用设备,以便有效隔离总线。

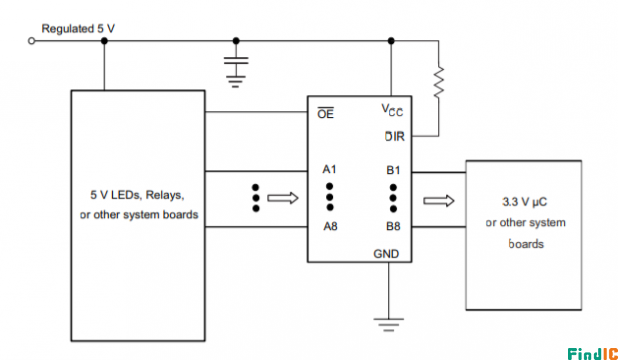

SN74HC245系列功能简介及典型应用图:
-个人电脑和笔记本
-电脑网络交换机
-可穿戴健康和健身设备
-电信基础设施
-电子销售点
-服务器

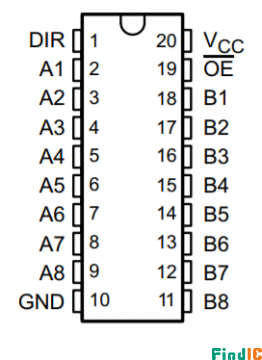

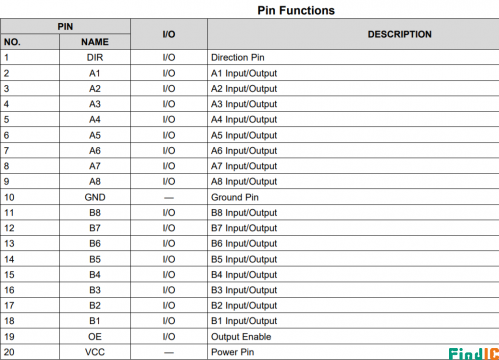

SN74HC245系列引脚图及图解:
SN74HC245NSR核心参数:
商标: Texas Instruments
高电平输出电流: -6mA
低电平输出电流: 6mA
电源电流—最大值: 8 μA
工作电源电压: 2 V to 6V
传播延迟时间: 22 ns
电源电压-最大: 6 V
电源电压-最小: 2 V
最小工作温度: - 40°C
最大工作温度: +85°C
封装: SO-20
电路数量: 8
通道数量: 8
逻辑系列: HC
输入/出电平: CMOS
输出类型: 3-State
高度: 1.95 mm
长度: 12.6 mm
宽度: 5.3 mm
工厂包装数量: 2000
单位重量: 266.700 mg
