74HC161计数器电路图实现原理

Chester 2020-12-08 17:30 2658次阅读 74LS161

工作原理

SN74HC161(74161)集成电路是一个同步的4位二进制计数器。在这个示例电路中,计数器以其最简单的配置进行设置。它从0(二进制0000)计数到15(二进制1111),然后滚动到0并再次开始计数。二进制输出显示在四个LED上。

采用NE555集成电路驱动时钟信号。NE555是一个可配置的定时器。在这里,它被设置为异步模式,以大约1.3Hz的频率输出稳定的脉冲流(每1.3秒一个脉冲)。NE555的输出直接连接到SN74HC161的时钟引脚,时钟引脚在每一个上升脉冲上递增。

SN74HC161是相当多功能的,具有预置数字、启用和禁用计数的功能,以及便于将多个SN74HC161链接在一起的滚动输出。这里不使用这些功能。预设的四个输入接地,以防止它们浮动,而负载和启用引脚(由低信号激活)连接在高电平以保持它们不活动,翻滚销未连接。


使用的一个特性是将计数器设置为零的清除功能。电阻电容延迟电路放置在正输入和SN74HC161的清除引脚之间。当第一次向电路通电时,此延迟会使清除管脚保持在较低水平,从而激活清除并确保计数从零开始。

74HC161引脚图

74HC161引脚图

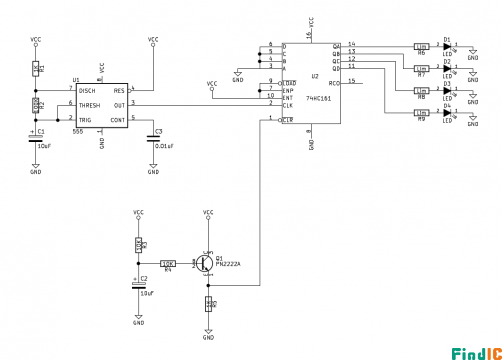

74HC161电路图


74HC161电路图

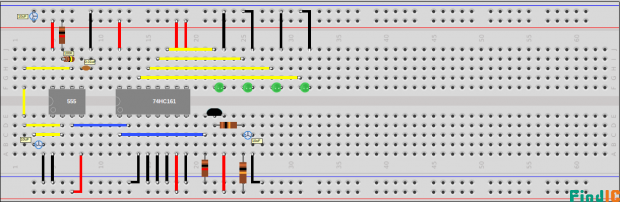

面包板示意图

面包板示意图


说明

该项目中使用的led有一个内置的限流电阻,不需要外部电阻器来保护设备。该电阻器在示意图中显示为完整性值为“Lim”的电阻器。

该电路是在4.8伏直流电(4节AA镍氢可充电电池)下制造和测试的。74HCxx系列集成电路的额定电压为2至6伏。

SN74HC161可能会产生电压波动,特别是当计数翻转时,这可能会产生意外结果。在试验板图中,10uF电容器直接放置在电源轨上,但在示意图中没有显示。电容器的作用是平滑电源,确保清洁运行。
