74LS153引脚功能图,逻辑图和电路图

WX 2020-12-09 18:14 31265次阅读 74LS15X 逻辑控制器

74LS153系列每一个单片、数据选择器/多路复用器都包含逆变器和驱动程序,为和闸提供完全互补的、片上的、二进制译码数据选择。单独的频闪仪输入为每一个四行部分提供。


74LS153系列引脚图及引脚解析:

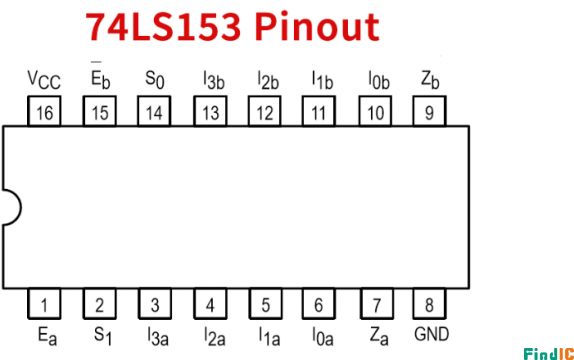

74LS153引脚图

Ea(1): 低电平有效使能引脚Za

S1(2): 选择输入引脚S1

I3a(3): 多路复用器输入引脚I3a

I2a(4): 多路复用器输入引脚I2a

I1a(5): 多路复用器输入引脚I1a

I0a(6): 多路复用器输入引脚I0a

Za(7): 输出引脚Za

GND(8): 接地脚

Zb(9): 输出引脚Zb

I0b(10): 多路复用器输入引脚I0b

I1b(11): 多路复用器输入引脚I1b

I2b(12): 路复用器输入引脚I2b

I3b(13):多路复用器输入引脚I3b

S0(14): 择输入引脚S0

Eb(15): 低电平有效使能引脚b

Vcc(16): 芯片电源电压


74LS153系列基本特征及逻辑图:

-允许多路复用从N线到1线

-执行并行到串行转换

-频闪(启动)线提供级联(N线到N线)

-高扇出,低阻抗,图腾极输出

-完全兼容大多数TTL电路

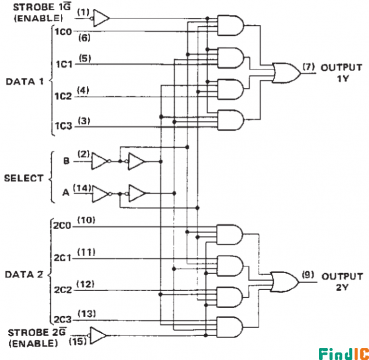

74LS153逻辑图(活性)

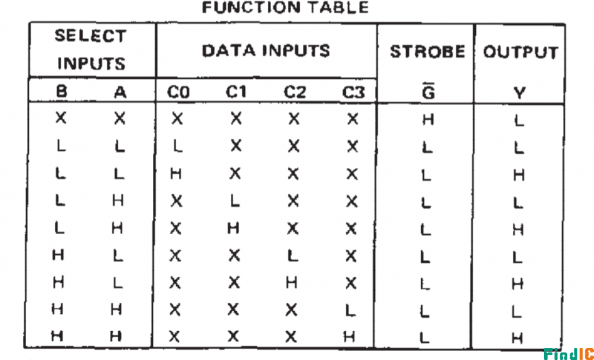

74LS153系列逻辑功能真值表:

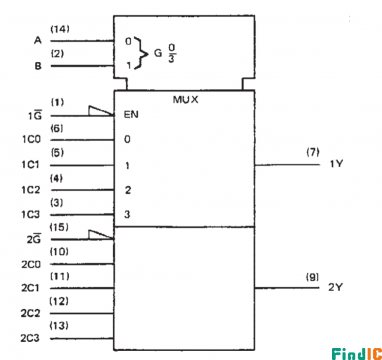

74LS153逻辑符号74LS153真值表

74LS153系列电路图:

74LS153电路图

SN74LS153DR核心参数:

制造商: Texas Instruments

输入线路数量: 4 Input

输出线路数量: 1 Output

传播延迟时间: 23ns

电源电压-最小: 4.75V

电源电压-最大: 5.25V

高电平输出电流: -0.4mA

低电平输出电流: 8 mA

最大时钟频率: 35MHz

工作电源电压: 5V

工作温度范围: 0°C to +70°C

封装: SOP-16

高度: 1.58 mm

长度: 9.9 mm

宽度: 3.91 mm

单位重量: 141.700 mg
