UC3842PWM控制器60瓦开关电路介绍

Chester 2020-12-11 17:24 315次阅读 UC3842

该方案是用于PWM UC3842的经典反激式电源。由于该方案的基本电源输出参数可以轻松转换为必需的参数。例如,考虑为笔记本电源20V 3A选择的电源。如有必要,可以获得一些相关或独立的电压。

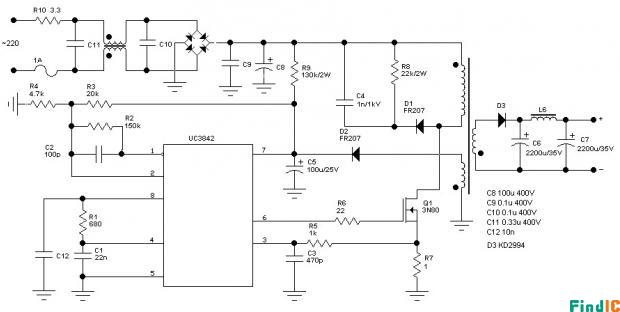

UC3842PWM控制器60瓦开关电路图


UC3842PWM控制器60瓦开关电路


60W的输出功率主要取决于电源变压器的参数。如果它们改变,则可以在标准尺寸的磁芯上获得高达100W的输出功率。选择的工作频率为29Khz,可以重建模块C1和电容器。电源设计用于不变的工作量或变化不大的工作,因此尽管在网络190…240volts波动的情况下也能保持稳定,但缺乏输出电压的稳定性。效率单位– 87%。没有外部控制,但可以使用光耦合器或继电器输入。
