24C02中文芯片手册参数，芯片引脚电路图和接线图

(Microchip) 24C02系列是一个2K位串行电可擦PROM，电压范围为4.5V到5.5V。该系列被组织为一个256 x 8位存储器与一个2线串行接口的单个块。小电流设计，可最大限度工作。待机和有源电流分别只有5毫安和1mA。

24C02系列是电可擦除可编程只读存储器，基本描述：

24C02系列具有多达16字节的数据的页写能力，并且字节和页写的快速写周期只有1毫秒。功能地址线允许在同一总线上为最多16Kbits的连续EEPROM存储器连接最多8个24C02C设备。设备采用标准的8引脚PDIP、8引脚SOIC (3.90mm)、8引脚2x3 DFN和TDFN、8引脚MSOP和TSSOP封装。

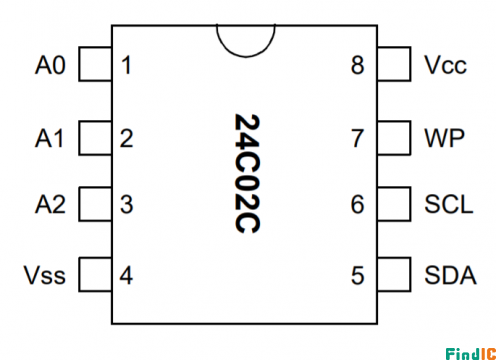

24C02C/P芯片引脚图及引脚解析：

Vss-地面

SDA-串行数据

SCL-串行时钟

Vcc-电源供应+4.5V至5.5V

A0, A1, A2-芯片选择

WP-硬件写保护

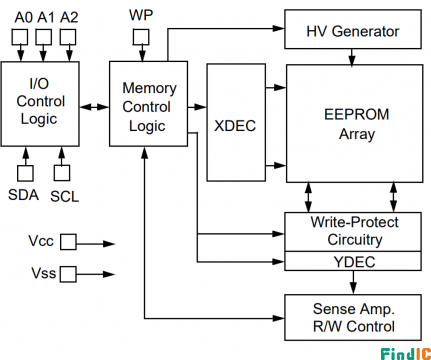

24C02C/P功能描述及原理图：

24C02系列支持双向2线总线和数据传输协议。发送数据的设备总线被定义为发射机和一个设备作为接收器接收数据。公共汽车必须被控制由主设备产生串行时钟(SCL)，控制总线访问，并生成启动和停止条件，而24C02C作为奴隶工作。主从机都可以作为发射机或接收器，但主设备决定哪种模式被激活。

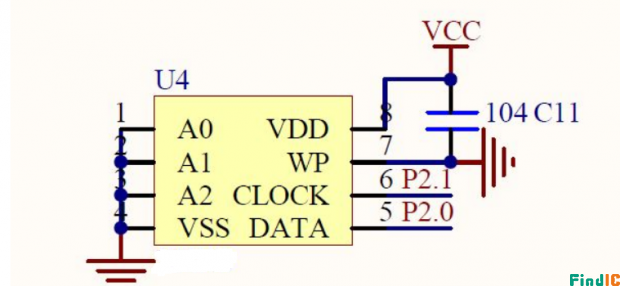

24C02C/P接线电路图：

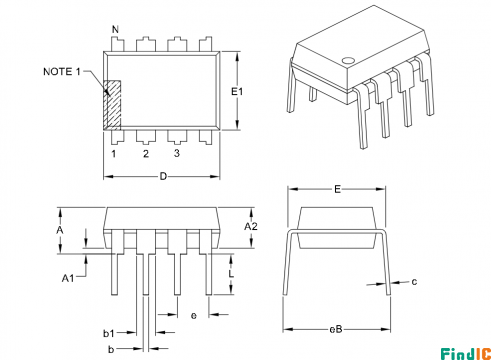

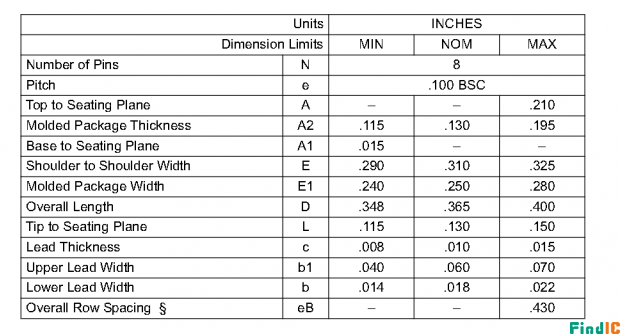

24C02C/P核心参数及封装图：

制造商: Microchip

电源电压-最小: 4.5 V

电源电压-最大: 5.5 V

工作电源电流: 3 mA

工作电源电压: 5 V

编程电压: 4.5V to 5.5V

最小工作温度: 0°C

最大工作温度: +70°C

最大时钟频率: 400 kHz

电源电流-最大值: 3 mA

封装: PDIP-8

接口类型: 2-Wire, I2C

存储容量: 2 kbit

组织: 256 x 8

访问时间: 900 ns

数据保留: 200 Year

高度: 3.3 mm

长度: 9.27 mm

宽度: 6.35 mm

单位重量: 1 g

24C02C/P代替型号：

(微芯) 24C02C-I/SN、(德州仪器) 24C02C-I/P、(德州仪器) 24C02C/P
