LM339电压比较器电路图，引脚图及功能

LM339系列设备由四个组成设计的独立电压比较器在一个大范围内由单一电源供电电压的范围。操作从双重供应也有没有可能，只要两者有区别供应是2 V到36 V, Vcc至少是1.5 V比输入共模电压正。电流漏排与电源电压无关。输出可以连接到其他开路集电极输出以实现连接和关系。LM339系列设备是可在0℃到+70℃范围内工作。

LM339系列基本特征：

•供货范围广

-单电源:2v至36v(测试到30v的非V设备和带V后缀的设备用32v)

-双电源:±1v至±18v(非V器件测试至±15 V，和V后缀器件±16v)

•低供给-电流排放独立于电源电压:0.8 mA(典型)

•输入偏置电流低:25 nA(典型)

•低输入偏置电流:3 nA(典型)(LM139)

•低输入偏置电压:2 mV(典型)

•共模输入电压范围包括地面

•差分输入电压范围等于最大额定电源电压:±36v

•饱和电压输出低

•输出兼容TTL、MOS和CMOS

•符合MIL-PRF-38535

LM339N引脚图及功能：

脚1,1OUT: 比较器1的输出引脚(O)

脚2,2OUT: 比较器2的输出引脚(O)

脚3, VCC: 电源供应(-)

脚4,2IN-:比较器2的负输入引脚(I)

脚5,2IN +:比较器2的正输入引脚(I)

脚6,1IN-:比较器1的负输入引脚(I)

脚7,1IN +:比较器1的正输入引脚(I)

脚8,3IN-:比较器3的负输入引脚(I)

脚9,3IN +:比较器3的正输入引脚(I)

脚10,4IN-:比较器4的负输入引脚(I)

脚11,4IN +:比较器4的正输入引脚(I)

脚12,GND:地面 (-)

脚13,OUT4: 比较器4的输出引脚(O)

脚14,OUT3: 比较器3的输出引脚(O)

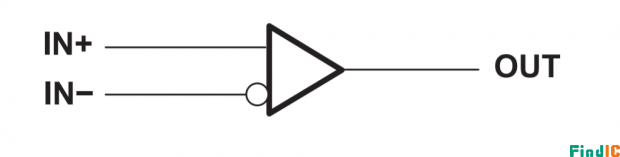

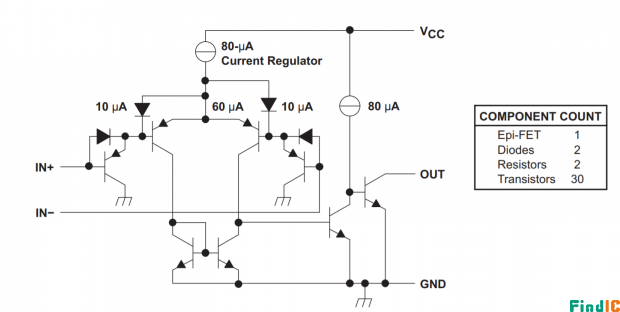

LM339系列电路图及原理图：

LM339系列主要应用及应用电路图：

•工业

•汽车

-信息娱乐和集群

-车身控制模块

•权力监督

•振荡器

•峰值检测器

•逻辑电压转换

LM339N核心参数：

制造商: Texas Instruments

通道数量: 4 Channel

响应时间: 300 ns

电源电压-最小: 2 V

电源电压-最大: 30 V

工作电源电流: 500 μA

每个通道的输出电流: 6 mA

Vos - 输入偏置电压 : 5 mV

Ib - 输入偏流: 50 nA

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-14

双重电源电压: ± 3 V/± 5 V/± 9 V/± 12 V

Ios-输入偏置电流 : 50 nA

最大双重电源电压: ± 15 V

最小双重电源电压: 1 V

工作电源电压: 2 V to 30 V

Pd-功率耗散: 1050mW

电压增益 dB: 106.02 dB

高度: 4.57 mm

长度: 19.3 mm

宽度: 6.35 mm

关闭: No Shutdown

单位重量: 1 g
