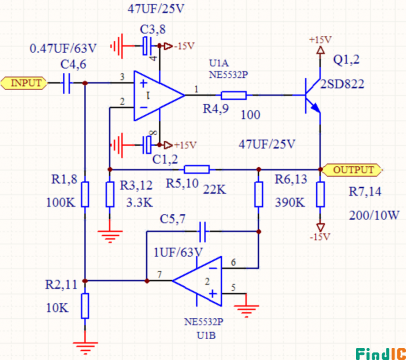

NE5532前置放大电路图，电路图和引脚图参数

NE5532系列器件是高性能运算放大器结合优良的直流和交流特性。NE5532系列具有低噪声、高输出驱动能力、高单位增益和高灵敏度最大输出幅度带宽，低失真，高转换率，输入保护二极管，输出短路保护。NE5532系列运算放大器内部补偿单位增益运算。NE5532系列器件都规定了等效输入噪声电压的最大限值。

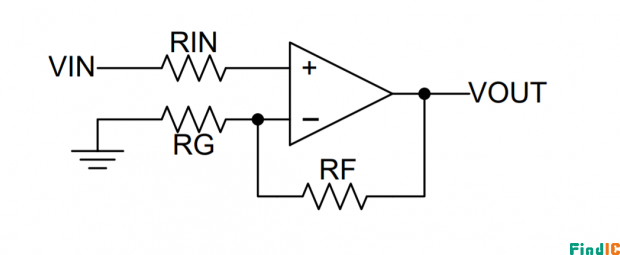

NE5532系列主要特征及前置放大电路图：

•等效输入噪声电压:

•单位增益带宽:10mhz Typ

•共模抑制比:100 dB Typ

•高直流电压增益:100 V/mV Typ

•峰值到峰值输出电压摆动26 V Typ

与Vcc±Ω=±15 V和RL = 600

•高切换率:9 V/μs Typ

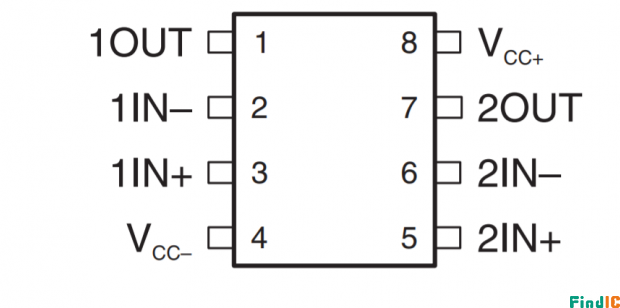

NE5532P引脚图及功能参数：

脚1,OUT: 运算放大器1的输出

脚2,1IN- : 运算放大器1的反相输入

脚3,1IN+: 运算放大器1的同相输入

脚4,Vcc-: 接地或负电源电压

脚5,2IN +: 运算放大器2的同相输入

脚6,2IN- : 运算放大器2的反相输入

脚7,2OUT: 运算放大器2的输出

脚8,Vcc+:　正电源电压

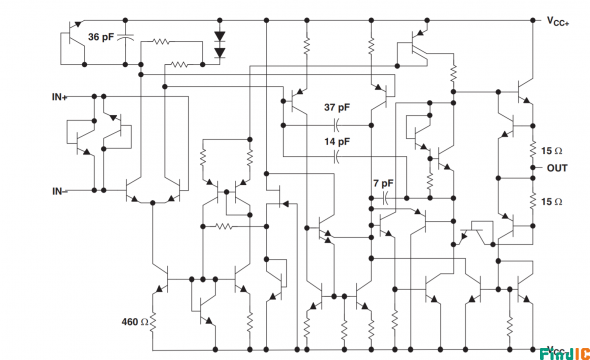

NE5532系列电路图及原理图：

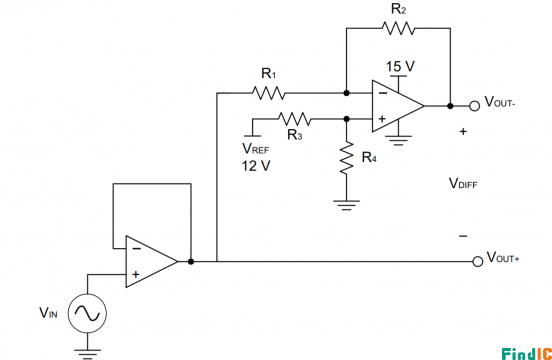

NE5532系列基本应用及应用电路图：

－AV 接收器

－嵌入式电脑

－上网本

－视频广播和基础设施:可扩展平台

－DVD刻录机和播放器

－多路视频转换器

－专业音频混合器

NE5532P核心参数：

制造商: Texas Instruments

通道数量: 2 Channel

电源电压-最大: 30 V

GBP-增益带宽产品: 10 MHz

每个通道的输出电流: 38 mA

SR-转换速率 : 9 V/μs

Ib - 输入偏流: 800 nA

工作电源电流: 4 mA

Vos - 输入偏置电压 : 4 mV

电源电压-最小: 10 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-8

CMRR - 共模抑制比: 70 dB to 100 dB

en - 输入电压噪声密度: 8 nV/sqrt Hz

双重电源电压: ± 9 V, ± 12 V

In—输入噪声电流密度: 2.7 pA/sqrt Hz

最大双重电源电压: ± 15 V

最小双重电源电压: ± 5 V

工作电源电压: 10 V to 30 V, ± 5 V to ± 15 V

电压增益 dB: 100 dB

高度: 4.57 mm

长度: 9.81 mm

宽度: 6.35 mm

单位重量: 450 mg
