ADUM1201BRZ典型电路图，引脚图和参数用法

ADUM12011系列是双通道数字隔离器，ADUM1201BRZ基于模拟设备公司，iCoupler®技术。结合高速CMOS和单片变压器技术上，这些隔离组件提供突出的功能性能特性优于替代方案，例如光耦合器。通过避免使用led和光电二极管，iCoupler器件消除了通常与光耦合器有关的设计困难。

ADUM1201BRZ是一个接口隔离器，基本特征：

窄体，RoHS兼容，SOIC 8铅封装

•低功率运行

-5V操作

在0 Mbps到2mbps时，每通道最大可达1.1mA

在10mbps时，每通道最大可达3.7 mA

在25mbps时，每通道最高可达8.2 mA

-3V操作

在0 Mbps到2 Mbps时，每通道最大可达0.8mA

在10mbps时，每通道最大可达2.2 mA

在25mbps时，每通道最大可达4.8 mA

•双向的沟通

•3V/5V级翻译

•高温操作:125℃

•高数据速率:dc-25mbps (NRZ)

•精确的计时特点

-3 ns最大脉宽失真

-3 ns最大信道到信道匹配

•高共模瞬态抗扰度:>25 kV/′s

•安全和监管批准

-UL认可

2500 V均方根1分钟每UL 1577

-CSA组件验收通知5A

-VDE合格证书

DIN V V 0884-10 (VDE V 0884-10): 2006-12

VIORM = 560v峰值

•符合汽车应用要求

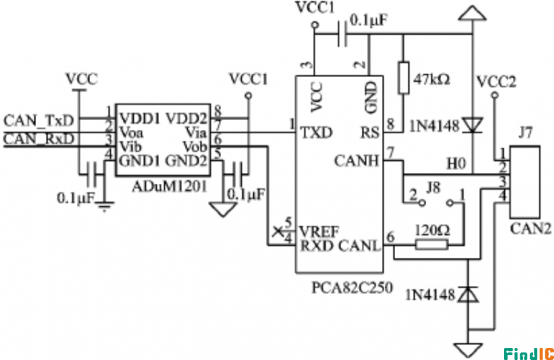

ADUM1201BRZ典型电路图及原理图：

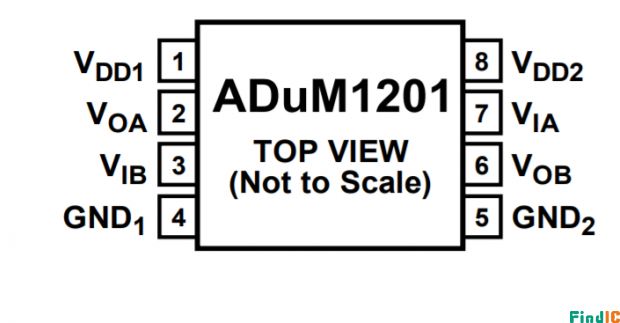

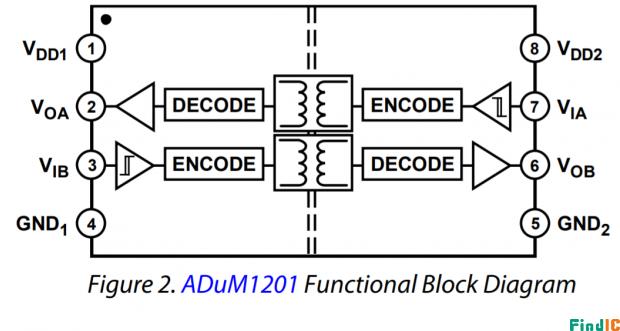

ADUM1201BRZ引脚图及引脚参数：

脚1, VDD1: 电源电压隔离侧1。

脚2,VOA: 逻辑输出A

脚3, VIB: 逻辑输入B

脚4, GND1: 隔离器侧接地基准1。

脚5, GND2: 隔离器侧接地基准2。

脚6, Vob: 逻辑输出B

脚7, Via: 逻辑输入A

脚8, Vdd2: 隔离器侧 供电电压

ADUM1201系列主要应用：

-Size-critical多通道隔离

-SPI接口/数据转换器隔离

-RS- 232 /RS- 422 / RS- 485收发器隔离

-数字现场总线隔离

-混合动力汽车，电池监视器和电机驱动

ADUM1201BRZ核心参数：

制造商: Analog Devices Inc.

绝缘电压: 2.5 kVrms

数据速率: 10 Mb/s

传播延迟时间: 45 ns

电源电压-最大: 5.5 V

电源电压-最小: 2.7 V

工作电源电压: 5.5 V

工作电源电流: 600 uA

最小工作温度: -40°C

最大工作温度: +105°C

封装: SOIC-8

最大下降时间: 3 ns (Typ)

最大上升时间: 3 ns (Typ)

脉冲宽度: 100 ns

单位重量: 540 mg
