PC817X3NIP1B 编带
PC817系列由一个LED发光二极管和一个光电晶体管组成。它们光学耦合在一起。电信号在输入和输出侧之间进行光学传输，而两侧之间没有任何物理连接。可以手动设计IR电路，但我们拥有完全预先设计的小尺寸集成电路IC，称为PC817系列光耦合器。PC817系列光耦是体积小，进来多个包。它可以直接连接到任何低压直流设备或微控制器。输入电压将从光耦合器的每一侧产生相同的效果，它将只是将信号传输到接收器，然后接收器会将逻辑信号作为输出。光耦合器由于其体积小巧，紧凑而可以用作控制操作。

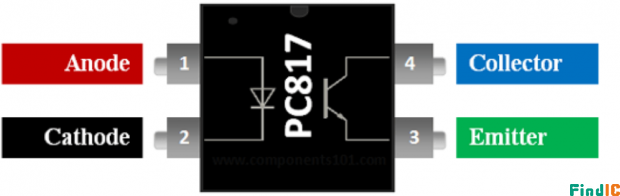

PC817系列引脚图及功能：
输入
阳极，PIN 1：引脚1是光电耦合器中IR输入的阳极引脚。它将逻辑输入信号提供给内部IR。
阴极, PIN2: 引脚2是光耦合器中IR的阴极引脚。它将使IR与电路和电源共同接地。
输出值
集电极, PIN 3 : 引脚3是光耦合器内部IR接收器的输出引脚。它将通过接收IR信号给出逻辑输出。
发射器, PIN 4: 引脚4是IR接收器的接地引脚。它将与电源和电路共同接地。
PC817系列主要特征：
1. 电流传输比
(CTR:最小值。50% 在Ir= 5mA, VCE=5V)
2. 输入输出之间的高隔离电压
(Viso: 5000V rms)
3. 紧凑的双在线包装
PC817系列: 1通道
PC827系列: 2通道
PC837系列:3通道
PC847系列: 4-channel类型
4. UL认证，文件号No. E64380

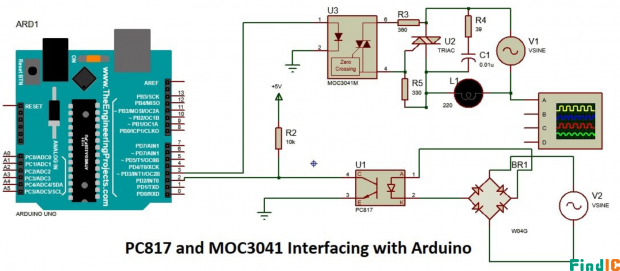

PC817系列主要应用及应用电路图：
1. 计算机终端
2. 系统设备，测量仪器
3.收银机，复印机，自动售货机
4. 家用电器，如风扇加热器等
5. 不同电势和阻抗电路之间的信号传输

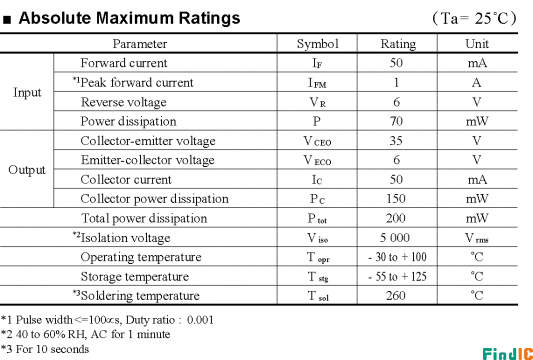

PC817系列最大值表：

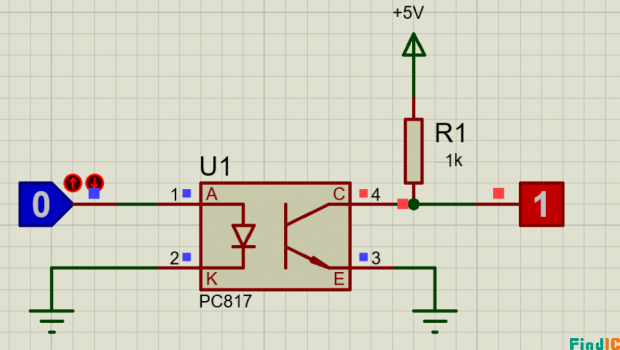

PC817系列原理图：
电路非常简单，但是电阻会在高电压下为输入提供保护。光耦合器只是红外接收器和发送器的小型电路，但是在使用红外发送器和接收器从外部制作时会引起很多问题。
-首先，人工制作的电路尺寸较大，然后使用红外接收设备时，自动耦合器或接收器的电路红外发送器可能会受到其他红外信号的影响。
-封闭的通讯方式也可以保护它免受许多事物的侵害，尤其是温度。
-与此PC817相比，手动制造的光电耦合器具有低电压工作电压。
PC817X3NIP1B中文核心参数：
制造商: Sharp Microelectronics
If-正向电流: 20 mA
最大集电极/发射极电压: 80 V
最大集电极电流: 50 mA
绝缘电压: 5000 Vrms
最大集电极/发射极饱和电压: 0.2 V
Vf-正向电压: 1.2 V
Vr-反向电压 : 6 V
Pd-功率耗散: 200 mW
最小工作温度: -30°C
最大工作温度: +100°C
封装: SMD-4
配置: 1 Channel
通道数量: 1 Channel
下降时间: 3 us
上升时间: 4 us
单位重量: 736.130 mg
