74LS160 计数器工作原理,引脚图与真值表

WX 2020-12-16 15:18 21803次阅读 74LS160

74LS160系列每一个单片、数据选择器/多路复用器都包含逆变器和驱动程序,为和闸提供完全互补的、片上的、二进制译码数据选择。单独的频闪仪输入为每一个四行部分提供。74LS160 IC封装由16个引脚组成,包含一个4位同步计数器电路,无需外部逻辑芯片,即可进行十年计数的mod接线。通过将多个74LS160布线在一起(级联),可以实现更长的计数长度(10的次方)。

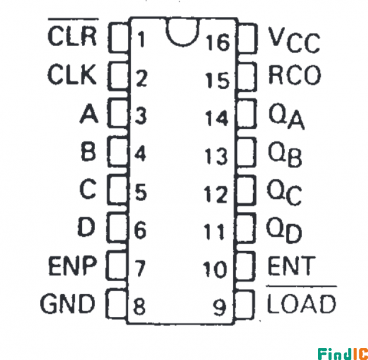

74LS160系列引脚图及引脚解析:

74LS160引脚图

脚15,RCO 进位输出端

脚7,ENP 计数控制端

脚(14,13,12,11),QA-QD 输出端 ENT 计数控制端

脚(3,4,5,6),A-D 输入端 ENT 计数控制端

脚2,CLK时钟输入端

脚1,CLR异步清零端(低电平有效)

脚9,LOAD 同步并行置入端(低电平有效)

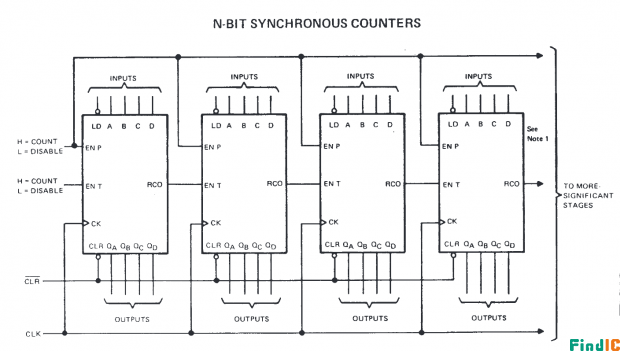

74LS160系列应用及应用电路图:

-数字计数器,

-频率计数器,

-数字时钟,

-程序计数器,

-存储器寻址器,

-其他高性能,无干扰的计数应用。

74LS160应用电路图

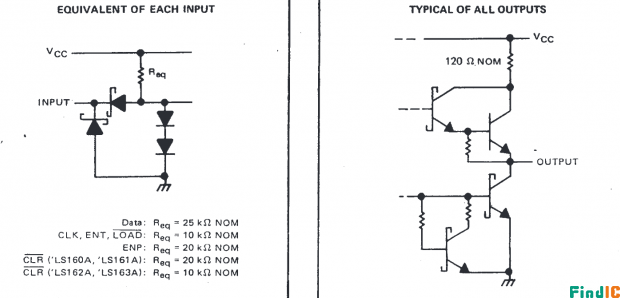

74LS160系列基本特征与输出输入图:

●内部快速智能计数

●n位级联进位输出

●同步计数

●同步可编程

●负载控制线路

●Diode-Clamped输入

74LS160输出输入图


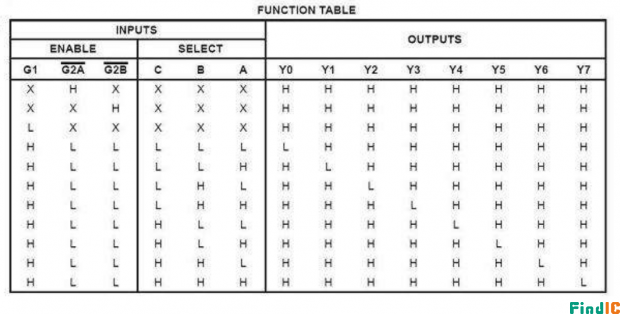

74LS160系列真值表:

真值表

允许端为“L”时,4个输出端会有1个输出“L”,即“低电平”,或逻辑“0”。

允许端为“H”时,4个输出端会全部输出“H”,即“高电平”,或逻辑“1”,视为无效。

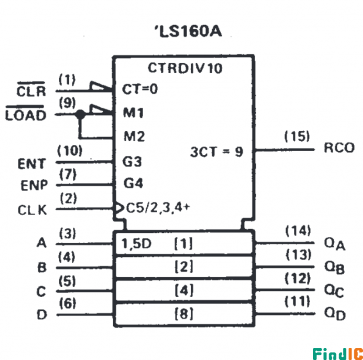

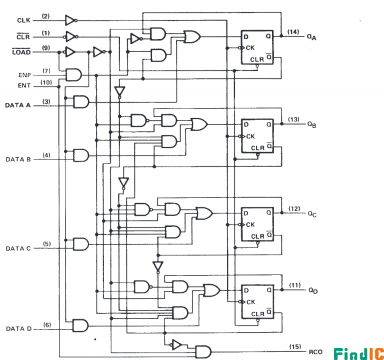

74LS160A系列逻辑符号图及电路图:

74LS160逻辑符号图

74LS160原理图


SN74LS160A核心参数:

制造商: Texas Instruments

产品种类: 计数器 IC

计数法: Synchronous

安装风格: Through Hole

位数: 4

工作电源电压: 4.75 V to 5.25 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-16

产品类型: Counter ICs

子类别: Counter ICs

单位重量: 1.628 g
