74LS48真值表，引脚图及功能表

    74LS48系列转换四行BCD(8421)输入数据到7段数字代码，并提供七个相应的输出具有上拉电阻，而不是图腾柱上拉。这些输出可以作为逻辑信号，高输出对应于一个发光的灯段，或可以提供1.3 mA基极电流到NPN灯驱动晶体管。辅助输入提供灯测试、消隐和级联消零功能。74LS48系列解码输入数据的模式表明在真值表和段识别插图。

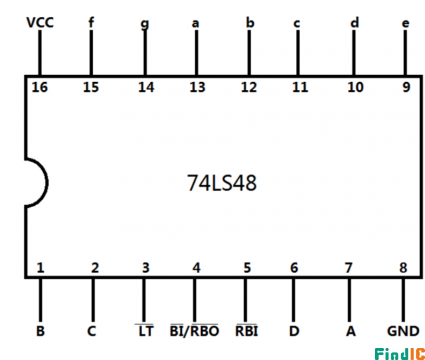

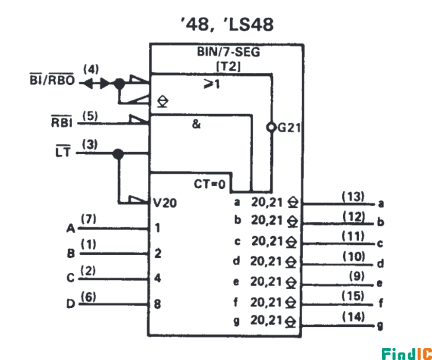

SN74LS48N引脚图及引脚解析:

脚(7,1,2,6) A-D; 为输入, D为高位,为二进制编码;

脚(13,12,11,10,9,15,14) a-g; 为输出,高电平有效,分别接共阴极数码管的a~g引脚;

脚(3)LT; 为灯测试输入端,低电平有效。LT=0时，数码管7段同时得到高电平,以检查数码管各段功能

脚(5)RBI; 为灭零输入端,低电平有效。RBI=0时，多位数中不需显示的0被熄灭;

脚(4)BI/RBO; 为灭灯输入灭零输出端,低电平有效。输入BI=0时,各段全灭;作输出时,若RBO=0 ,表示将本该显示却不需显示的0熄灭了。

脚(8)GND; 地面

脚(16)VCC; 电源电压

74LS48系列基本特征：

-内部上拉消除了外部电阻的需要

-灯泡试验供应

-领先/落后于消零

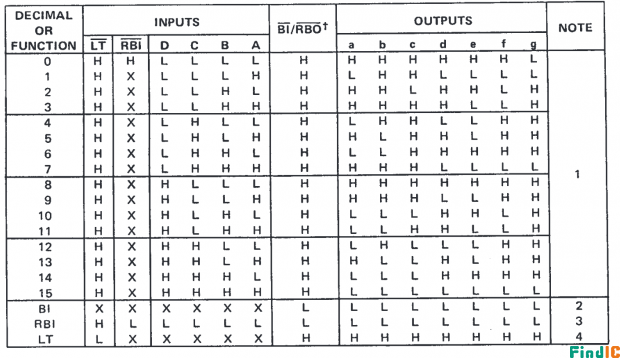

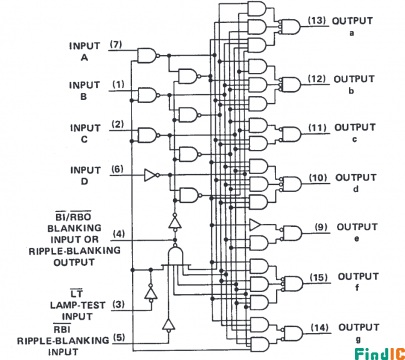

74LS48系列逻辑功能及真值表：

　　（1）7段译码功能（LT=1，RBI=1）

　　在灯测试输入端（LT）和动态灭零输入端（RBI）都接无效电平时，输入DCBA经7448译码，输出高电平有效的7段字符显示器的驱动信号，显示相应字符。除DCBA = 0000外，RBI也可以接低电平，见表1中1～16行。

　　（2）消隐功能（BI=0）

　　此时BI/RBO端作为输入端，该端输入低电平信号时，表1倒数第3行，无论LT 和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。该功能主要用于多显示器的动态显示。

　（3）灯测试功能（LT = 0）

　 此时BI/RBO端作为输出端， 端输入低电平信号时，表1最后一行，与 及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。该功能用于7段显示器测试，判别是否有损坏的字段。

　 （4）动态灭零功能（LT=1，RBI=1）

　　此时BI/RBO端也作为输出端，LT 端输入高电平信号，RBI 端输入低电平信号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。DCBA≠0，则对显示无影响。该功能主要用于多个7段显示器同时显示时熄灭高位的零。

74LS48系列原理及应用电路图：

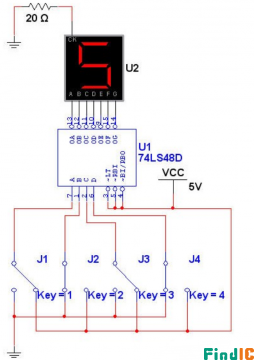

  74LS48系列 的输入端A B C D是8421码，D是高位，通过A B C D 的高低电平控制数码管的显示，如上图： A是高电平，B C D 是低电平， 表示十进制“1”，因此数码管显示“1”。 千万别把数码管选错了，共阴和共阳极数码管不同。

SN74LS48N核心参数：

制造商: Texas Instruments

输入线路数量: 4 Input

输出线路数量: 7 Output

电源电压-最小: 4.75 V

电源电压-最大: 5.25 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-16

电路数量: 1 Circuit

高度: 4.57 mm

长度: 19.3 mm

宽度: 6.35 mm

电源电流-最大值: 25 mA

高电平输出电流: - 0.1 mA

低电平输出电流: 6 mA

工作电源电压: 5 V

单位重量: 1.628 g
