74LS160十进制计数器芯片工作原理

工作原理

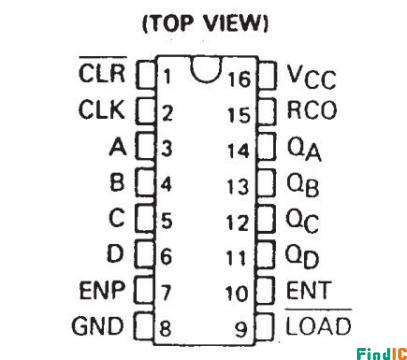

74LS160 IC封装由16个引脚组成，包含一个4位同步计数器电路，无需外部逻辑芯片就可以连接进行十年计数的mod。通过将多个74LS160布线在一起（级联），可以实现更长的计数长度（10的幂）。例如，两个串联在一起的74LS160将产生一个计数器，该计数器能够对范围00-99进行十进制计数。

通过将清除输入变为逻辑零（接地），可以随时清除该计数器IC（将其设置为全零）。在正常操作（例如计数模式）下，清除输入必须直接或通过上拉电阻保持为高电平。

74LS160是完全可编程的，这意味着它可以预装以任何值（0-15或0x00至0x0F）开始计数。这是通过将要预加载的值应用到芯片的四条数据输入线上，并将加载引脚暂时设为逻辑零来实现的。这样做将禁用计数器的操作，并且输出将在下一个时钟脉冲时锁存以反映新的输入。将负载输入恢复为逻辑1（高）将恢复计数器（现在从新的预加载值开始）。

应用包括数字计数器，频率计数器，数字时钟，程序计数器，存储器地址器以及其他需要高性能，无干扰的计数的应用。许多电子产品供应商都以各种封装和引脚排列形式方便地提供了该零件。请检查准确的数据表以确保正确的接线，所提供的信息仅作说明用途。
