CD4017引脚功能参数，工作原理和跑马灯功能电路图

WX • 2020-12-16 18:35 •12544次阅读

CD4017系列是一种5级10分式约翰逊计数器，具有10个解码输出和一个执行位。这些计数器被重置线上的本地“1”清除到它们的零计数。当时钟使能信号在本地“0”接波时，这些计数器在时钟信号的正边缘前进CD4017系列的配置允许中速操作，并确保无危险的示爱序列。

CD4017系列主要特征：

-高速16针CMOS十年计数器

-支持10个解码输出

-宽电源电压范围为3V至15V，通常为+ 5V

-TTL兼容

-最大时钟频率：5.5Mhz

-提供16引脚PDIP，GDIP，PDSO封装

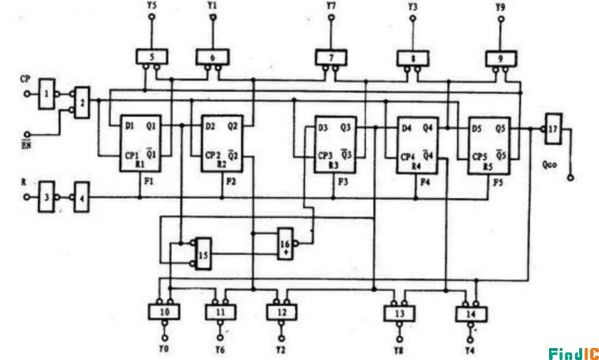

CD4017系列工作原理及原理图：

对于时钟引脚上的每个高脉冲，输出从Q0到Q9顺序变化，但是该序列可以被两个引脚中断。它们是时钟使能（引脚13）和复位（引脚15）引脚。这些引脚默认情况下保持低电平(0V /接地），但是当时钟使能引脚变为高电平时，计数暂停。例如，如果当时钟使能引脚为高电平时计数在引脚Q3处，那么无论时钟产生任何高脉冲，计数都会在引脚Q3处暂停，并且仅在再次使时钟使能低电平时才继续计数。同样，如果将复位引脚设为高电平。计数将重置为Q0，并保持在那里直到Q0再次变低。

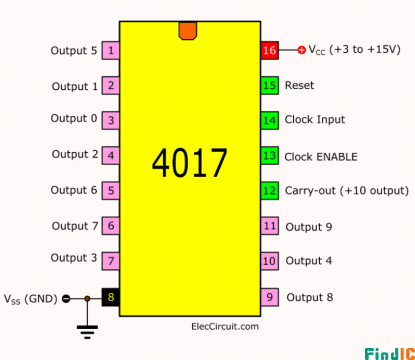

CD4017系列引脚图及功能：


1.）针脚16为正极电源，针脚8为接地。

电源范围为3伏至16伏。并且最大电源电压不超过18伏。

2.）引脚13具有时钟使能引脚，以控制时钟：

-逻辑为“ 0”时，使能时钟，并且计数器为每个时钟脉冲增加一个计数。

-当逻辑为“ 1”时，时钟输入停止，即使时钟脉冲到达，计数器也不执行任何操作。

3.）引脚14是时钟触发一个计数。时钟脉冲必须“干净”。如果它们“嘈杂”，则计数器可能在每个时钟脉冲期间前进两次或更多次。计数器将依靠正向时钟信号计数。

4.）引脚15是复位引脚。通常为“ 0”。设为“ 1”时，计数器将重置为“ 0”。

5.）引脚1-7和9-11是解码后的输出引脚。有效计数引脚变为高电平，其他所有引脚保持低电平。第一个LED1是第一个，并且标记为“ 0”，如稍后将IC用作计数器时所见。同样，在10个输出中，通常为LOW（低）并依次变为HIGH（高），一个LED一次点亮。

6.）引脚12为进位输出，用于其他计数器或完成计数的外部电路的时钟输入。

CD4017系列基本应用及真值表：

-用于LED矩阵，LED追光器和其他LED项目

-二进制计数器或二进制解码器

-可用于除以N计数

-远程计量，汽车，医疗电子


CD4017系列跑马灯功能电路图：

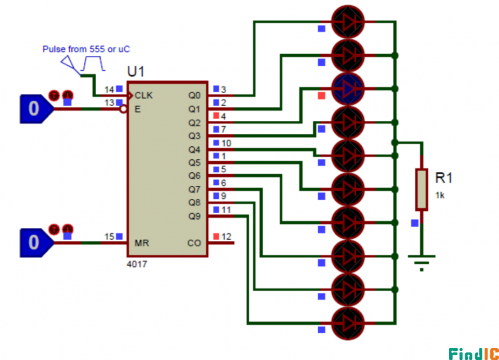

例1

该IC的工作电压范围为3V至15V，但通常以+ 5V的电压为Vdd / Vcc引脚供电，并且Ground / Vss引脚接地。我们有10个输出引脚，范围从Q0到Q9，这些引脚可以连接到任何负载，但是我们在这里使用LED，如下电路所示。

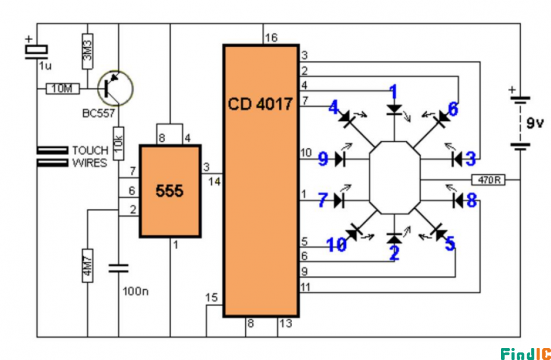

例2

下图是一由定时器芯片NE555及计数器芯片CD4017组成的带触摸功能的旋转LED流水灯电路。启动速度非常快时，手指触碰触摸电线，旋转减慢，最后停下来。

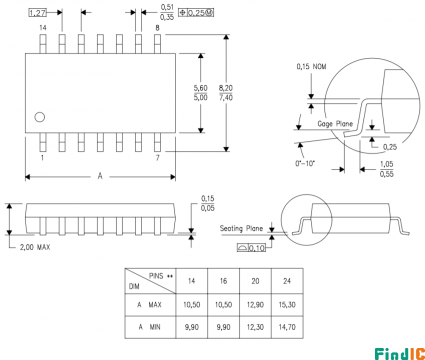

CD4017BE核心参数及封装图：

制造商: Texas Instruments

位数: 10 bit

工作电源电压: 3 V to 18 V

最小工作温度: -55°C

最大工作温度: +125°C

输出电流: ±1.5 mA

封装: PDIP-16

计数法: Synchronous

功能: Counter

计数顺序: Up

产品类型: Counter ICs

工厂包装数量: 25

子类别: Counter ICs

单位重量: 1 g


CD4017BE代换型号：

(TI)CD4017BNSR, (TI) CD4017BPWR, (TI) CD4017BM96
