RF片上系统 - SoC Bluetooth 4.2 & 5 NFC tag QFN 48
NRF52832系列是通用多协议SoC。它满足了需要高级Bluetooth®LE功能，协议并发以及丰富多样的外围设备和功能的各种应用的挑战。此外，它为闪存和RAM提供了充足的内存可用性。NRF52832系列具有多协议功能，并具有完整的协议并发性。它支持蓝牙低功耗，包括 高速2 Mbps功能。蓝牙网格 可以与蓝牙LE并发运行，从而使智能手机能够配置，调试，配置和控制网格节点。还支持NFC，ANT和2.4 GHz专有协议。它基于Arm®Cortex™-M4 CPU构建，具有以64 MHz运行的浮点单元。它具有NFC-A标签，可用于简化的配对和支付解决方案。它拥有众多的数字外设及如PDM和我接口2S代表数字麦克风和音频。

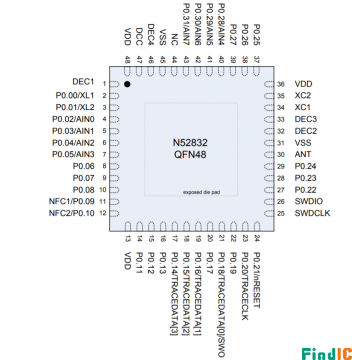

NRF52832 系列引脚图:
NRF52832 系列基本特征:
•2.4 GHz收发器
•-96 dBm灵敏度在蓝牙®低能耗模式
•支持数据速率:1 Mbps, 2 Mbps蓝牙®低功耗模式
•-20到+4 dBm的TX功率，可在4 dB步骤配置
•芯片上的balun(单端RF)
5.3 mA峰值电流在TX (0 dBm)
RX中的峰值电流5.4 mA
RSSI (1 dB分辨率)
•ARM®Cortex®-M4 32位处理器，FPU, 64 MHz
•从闪存运行EEMBC CoreMark®215分
•从闪存运行58μA/MHz
•从RAM运行51.6μA/MHz
•数据监测点和跟踪(DWT)，嵌入式跟踪宏单元(ETM)，和仪表跟踪大钟(ITM)串行线调试(SWD)
•跟踪港口
•灵活的电源管理
•1.7 V - 3.6 V电源电压范围
•全自动LDO和DC/DC稳压系统
•快速唤醒使用64 MHz内部振荡器
•0.3μA在3v时系统关闭模式
•0.7μA，在3v系统关闭模式下，完全64kb内存保留
•1.9μA，在3v的系统模式下，无RAM保留，RTC尾流
•记忆储存
•512 kB闪存/64 kB RAM
•256 kB闪存/32 kB RAM
•北欧软设备就绪
•支持并发多协议
•Type 2 near field communication (NFC-A)标签，带有现场唤醒和双触控功能
•12位，200 ksps ADC - 8个可配置通道，具有可编程增益
•64级比较器
•15级低功耗比较器，从系统关闭模式唤醒
•温度传感器
•32个通用I/O引脚
•3x 4通道脉宽调制器(PWM)单元EasyDMA
•数字麦克风接口(PDM)
•5个32位计时器与计数器模式
•高达3x SPI主从与EasyDMA
•多达2倍的I2C兼容2线主从
•I2S与EasyDMA
•使用EasyDMA的UART (CTS/RTS)
•可编程外设互连(PPI)
•正交解码器(QDEC)
•EasyDMA AES HW加密
•自主外设操作，无需CPU干预使用PPI和EasyDMA
•3倍实时计数器(RTC)
•单晶操作
•包变体
•QFN48封装，6×6 mm
•WLCSP封装，3.0×3.2 mm
NRF52832 系列主要应用：
•物联网(IoT)
•家庭自动化
•传感器网络
•建筑自动化
•工业
•零售
•个人区域网络
•健康/健身传感器和监控设备
•医疗设备
•钥匙包和手表
•互动娱乐设备
•远程控制
•游戏控制器
•灯塔
•A4WP无线充电器和设备
•遥控玩具
•计算机外围设备和I/O设备
•鼠标
•键盘
•多点触控触摸板
•游戏

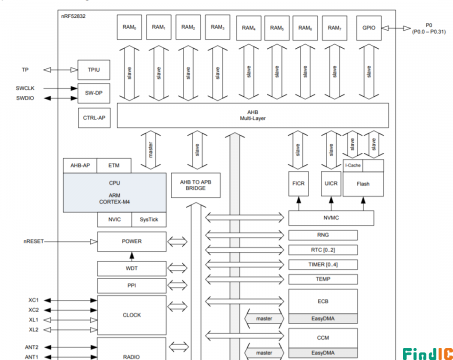

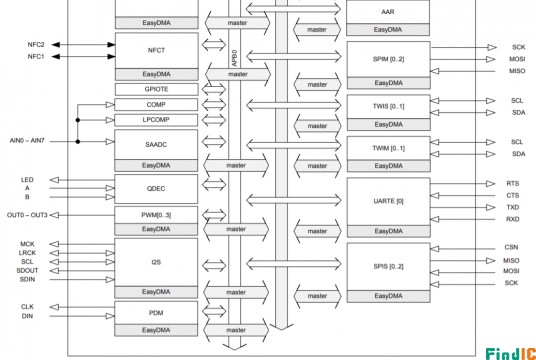

NRF52832原理图：
NRF52832-QFAB-R中文基本资料：
制造商: Nordic Semiconductor
产品种类: RF片上系统-SoC
类型: Bluetooth
核心: ARM Cortex M4
工作频率: 2.4 GHz
最大数据速率: 2 Mb/s
输出功率: 4 dBm
灵敏度: -96dBm
工作电源电压: 1.7 V to 3.6 V
接收供电电流: 5.4 mA
传输供电电流: 5.3 mA
程序存储器大小: 250 kB
程序存储器类型: Flash
数据 RAM 大小: 32 kB
数据 Ram 类型: SRAM
接口类型: 2Wire, I2C, I2S, PDM, PPI, SPI, UART
输入/输出端数量: 32I/O
ADC分辨率: 12 bit
数据总线宽度: 32 bit
最大时钟频率: 64 MHz
最大工作温度: +85°C
最小工作温度: -40°C
封装: QFN-48
湿度敏感性: Yes
ADC通道数量: 8 Channel
定时器数量: 5 x 32 bit Timer
工厂包装数量: 3000
子类别: Wireless & RF Integrated Circuits
单位重量: 8.431 g
