6N317光耦中文资料,应用电路图和引脚图功能

WX 2020-12-17 16:58 7796次阅读 光耦合器 光隔离器 6N317

  6N137是单通道10 MBd光电耦合器,使用高效输入LED和集成光电二极管IC检测器。与开路集电极肖特基箝位晶体管输出相比,该检测器具有开路漏极N极MOS晶体管输出,提供更少的泄漏。


6N317主要特征:

•CMR性能可选15 kV/μs,5 kV/μs, 1000 V/μs

•高速:典型的10mbd

•+5 V CMOS兼容性

•纯锡引线

•保证交流和直流性能过温度

•符合IEC 60068-2-42 (SO2)和IEC 60068-2-43 (H2S)需求

•5毫安的低输入电流能力


6N317引脚图及功能:

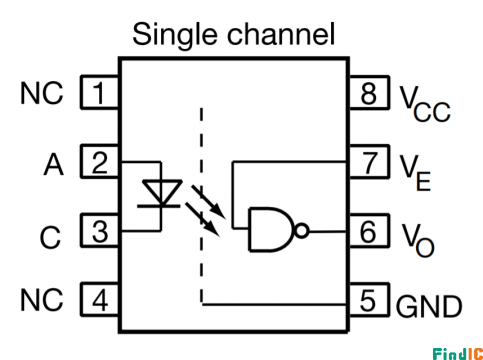

6N317引脚图

引脚1, NC: 数控无连接-不能使用

引脚2,Anode(A): IR LED的阳极引脚,连接逻辑输入

引脚3,Cathode(C): IR LED的阴极引脚

引脚4,NC: 无连接-不能使用

引脚5, Ground: 集成电路的接地脚

引脚6,OUTPUT(VO): 光耦合器的隔离输出引脚

引脚7,Enable(VE): 默认情况下,它是通过一个上拉电阻使能的

引脚8,Vcc: 集成电路供电

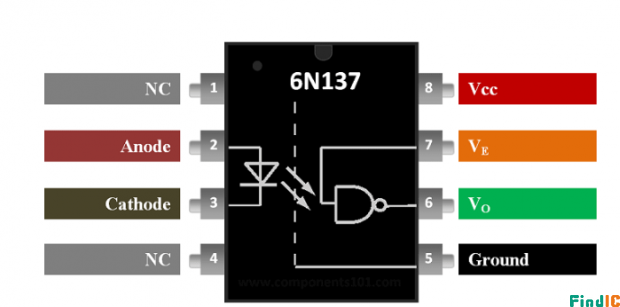

6N317系列引脚电路图:

6N317引脚电路图

6N317基本应用及应用电路图:

•微处理器系统接口

•PLC, ATE输入/输出隔离

•计算机外围接口

•数字现场总线隔离:CC-link, 设备网, 现场总线, SDS

•高速A/D和D/A转换

•交流等离子显示面板电平转换

•多路数据传输

•数字控制电源接地回路消除,噪声隔离

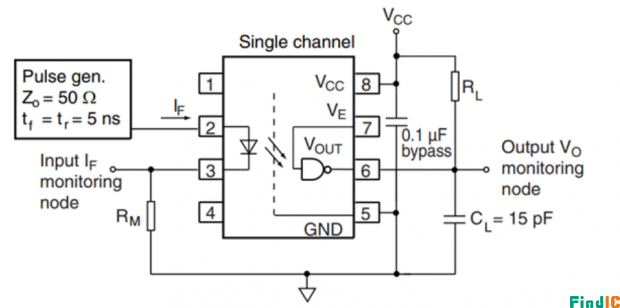

6N317典型应用电路图

6N317主要参数:

制造商: Vishay

产品种类: 高速光耦合器

数据速率: 10 Mb/s

通道数量: 1 Channel

输出类型: Open Collector

绝缘电压: 5300 Vrms

Vf-正向电压: 1.4 V

If-正向电流: 10 mA

Vr-反向电压 : 5 V

Pd-功率耗散: 85 mW

电流传递比: 1600 %

最小工作温度: -40°C

最大工作温度: +85°C

封装: PDIP-8

高度: 3.81 mm

长度: 9.91 mm

输出电流: 50 mA

宽度: 6.81 mm

下降时间: 7 ns

最大集电极电流: 50 mA

上升时间: 23 ns

工厂包装数量: 2000

单位重量: 450 mg


6N317代换型号:

(安华高科)HCPL-0600-500E, (威世) VO1263AB, (夏普) PC910L0NSZ
