SG3525引脚功能，工作原理和电路图

SG3525系列脉宽调制器集成电路设计用于设计所有类型的开关电源时，提供改进的性能和降低外部部件数量。 片上+ 5.1 V参考校正到±1%，误差放大器的输入共模范围包括消除外部电阻的参考电压。 一个同步输入到振荡器允许多个单位被奴役或一个单位被同步到外部系统时钟。 电流互感器和放电端子之间的一个电阻提供了广泛的死区时间调整。这些设备还具有内置软启动电路，只需要一个外部定时电容器。 一个关闭终端控制软启动电路和输出级，提供瞬时通过脉冲关机的PWM锁存器关闭，以及较长的关机命令软启动循环。这些功能也由欠压锁定控制，保持输出关闭和软启动电容器放电低于正常输入电压。这种锁定电路包括约500 mV的迟滞无抖动操作。这些PWM电路的另一个特点是在比较器后面有一个锁存器。一旦PWM脉冲由于任何原因被终止，输出将在该期间保持关闭状态。锁存器与每个时钟脉冲一起复位。输出级是图腾柱设计，能够供应或下沉超过200毫安。SG3525A输出级功能或逻辑，在关闭状态下给出一个低输出。

SG3525主要特征：

-8至35 V操作

-5.1 V基准校正到±1%

-100 Hz到500 KHz的振荡器范围

-独立振荡器同步终端

-可调停歇时间控制

-内部软启动

-PULSE-BY-PULSE关闭

-输入欠压锁定与滞后

-锁存PWM，以防止多个脉冲

-双源/SINK输出驱动

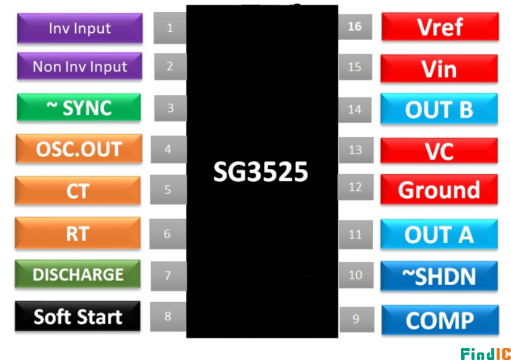

SG3525引脚图及功能：

引脚1是反相引脚，引脚2是同相引脚。如果反相引脚上的电压大于非反相引脚上的电压，则占空比增加，并且如果非反相引脚上的电压大于反相引脚上的电压，则占空比减小。因此，您可以将一个引脚用于通过分压器进行反馈，而将一个引脚用于设置参考电压。

引脚3用于两个波的同步。

引脚4是振荡器的输出。

引脚5、6和7用于设置PWM的频率

引脚8 SS用于软启动，以便在一段时间后启用输出。连接到引脚8的电容值越大，软启动时间越长。

引脚9，是补偿引脚，用于反馈，以避免负载或输入电压变化时输出电压快速波动。

引脚10，为关断引脚。如果关闭引脚= 0，它将工作；如果关闭引脚= 1，则意味着连接5伏电源，它将保持关闭模式。

引脚11和14为输出引脚。这些引脚为MOSFET提供输入，正如我已经提到的，由于SG3525具有内置的MOSFET驱动器电路，因此无需连接任何Mosfet驱动器。

针脚13和15是电源针脚。Vc应该在5-35伏之间，Vin应该在8-35伏之间。

针脚16是参考针脚，用于通过针脚1或2设置参考电压。如果要通过按钮关闭SG3525，也可以使用5伏特的电压来关闭该针脚。

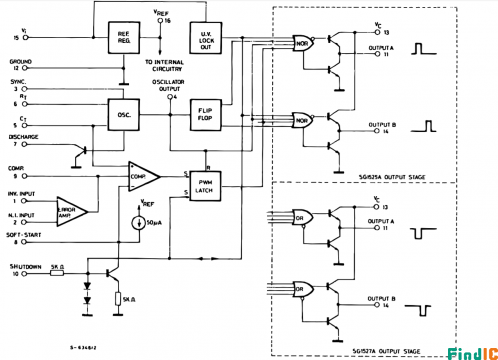

SG3525系列电路原理图：

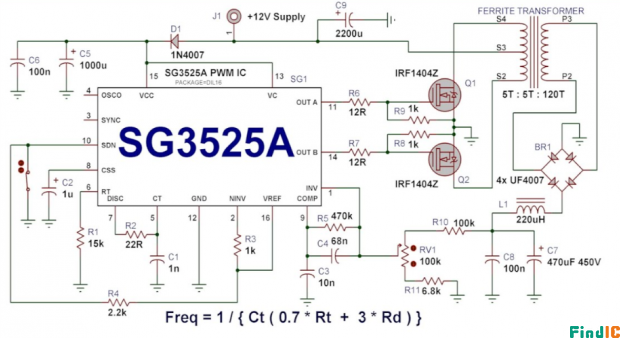

SG3525基本应用及应用电路图：

-用于电力电子应用，例如纯正弦波逆变器。

-用于为dc到dc转换电路(例如buck转换器，boost转换器，cuk转换器等)产生稳压电压。

SG3525AN核心参数：

制造商: STMicroelectronics

产品种类: 开关控制器

输出端数量: 2 Output

开关频率: 500 kHz

占空比-最大: 49 %

输出电压: 5.2 V

封装: PDIP-16

类型: Voltage Mode PWM Controllers

商标: STMicroelectronics

产品类型: Switching Controllers

工厂包装数量: 1000

子类别: PMIC - Power Management ICs

单位重量: 1.628 g
