AT24C02存储芯片中文手册，引脚图和工作原理

Atmel®AT24C02系列提供1024位串行电可擦除和可编程只读存储器(EEPROM)，组织为128/256字，每8位。该设备的级联功能允许多达8个设备共享一个公共的2线总线。这些设备是优化使用在许多工业和商业应用中，低功率和低电压运行是必要的。这两种器件都有节省空间的8引脚SOIC、8引脚TSSOP、8引脚UDFN、8引脚PDIP、5引脚SOT23和8球VFBGA封装。整个系列的软件包运行在1.7V到3.6V之间。

AT24C02系列主要特征：

低电压和标准电压运行

- 2.7 (VCC = 2.7 v至5.5V)

- 1.8 (VCC = 1.8 v至5.5V)

•内部组织128 x 8 (1K)， 256 x 8 (2K)， 512 x 8 (4K)，

1024 x 8 (8K)或2048 x 8 (16K)

•两线串行接口

•施密特触发器，滤波输入噪声抑制

•双向数据传输协议

•100 kHz (1.8V)和400 kHz (2.7V, 5V)兼容性

•为硬件数据保护编写保护引脚

•8字节页(1K, 2K)， 16字节页(4K, 8K, 16K)写模式

•允许部分页面写入

•自定时写周期(最大5ms)

•高可靠性的

-耐久性:100万写周期

-数据保留:100年

•汽车设备可用

•8引脚JEDEC PDIP、8引脚JEDEC SOIC、8引脚超薄迷你地图(MLP 2x3)、5引脚

SOT23, 8引脚TSSOP和8球dBGA2封装

•模具销售: 晶圆片、华夫饼片、凹凸圆片

AT24C02系列 EEPROM的功能和规格：

-256×8（2 k位）

-400 kHz（1.7V）和1MHz（> 2.5 V）时钟兼容性。

-总线上最多支持8个设备。

-自定时擦除和写入周期（最长5ms）

-低功耗。

-读取电流0.4 mA（典型值），1mA（最大）待机电流6uA（最大）。

-硬件写保护引脚。

-超过一百万次擦除/写入周期。

-数据保留> 100年。

-提供扩展的温度范围（AEC-Q 100中定义的1,2和3级）。

•1级温度范围：-40°c至125°c

•2级温度范围：-40°c至105°c

•3级温度范围：-40°c至85°c

-符合汽车应用要求。

-出厂编程可用。

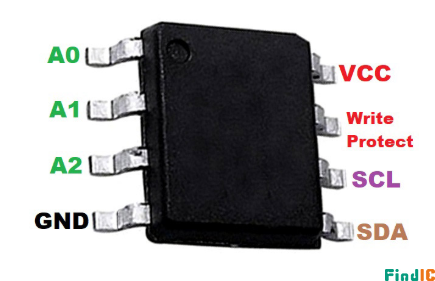

AT24C02系列引脚图及功能：

脚1, A0, 地址输入A0

脚2, A1, 地址输入A1

脚3, A2, 地址输入A2

脚4, GND, 地线

脚5, SDA, 串行数据（I2C）

脚6, SCL, 串行时钟输入（I2C）

脚7, 可湿性粉剂, 写保护

脚8,VCC, 电源供应

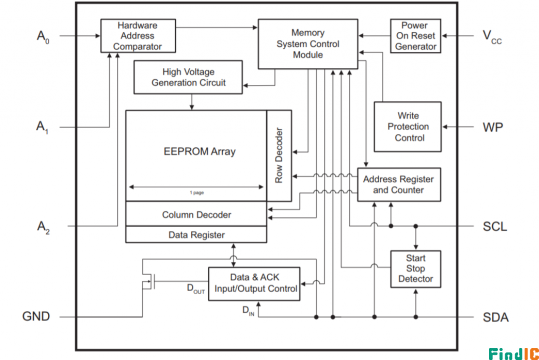

AT24C02系列工作原理图：

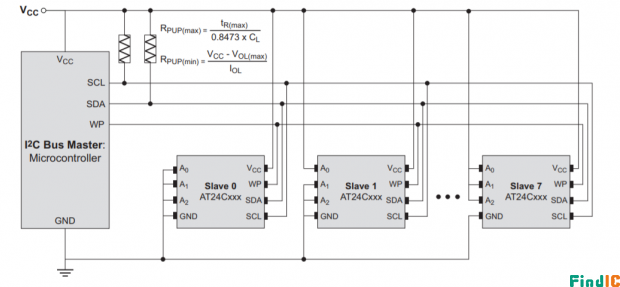

AT24C02系列基本应用及应用电路图：

-资料保留

-消费级产品

-商业级产品

AT24C02系列核心参数：

制造商: Microchip

产品种类: 电可擦除可编程只读存储器

接口类型: 2-Wire, I2C

存储容量: 2 kbit

组织: 256 x 8

电源电压-最小: 1.7 V

电源电压-最大: 3.6 V

最大时钟频率: 1 MHz

数据保留: 100 Year

电源电流-最大值: 1 mA

最小工作温度: -40°C

最大工作温度: +85°C

封装: SOIC-8

湿度敏感性: Yes

工厂包装数量: 4000

子类别: Memory & Data Storage

单位重量: 540 mg
