74LS194真值表,引脚图及逻辑功能表

WX 2020-12-21 14:12 20005次阅读 74LS194 移位寄存器

德州仪器74LS194系列移位寄存器是一个顺序数字电路(即其输出的值取决于其输入和先前的值),由一系列触发器组成,通常是D型。根据触发器之间的连接,我们有所存储信息的左移或右移。应当注意,一组位向左的移位乘以2,而向右的移位除以2。这样,集成电路根据其先前存储的值提供一个值,除了将配置从串联更改为并联之外,还可以通过配置值S0和S1随时完成。


74LS194系列主要特征:

■输入和输出并行

■四种工作模式:

-同步并行加载

-对转变

-左移

-没有

■正面边缘触发时钟

■直接覆盖清除

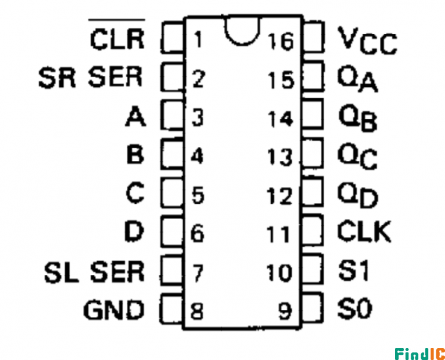

74LS194系列引脚图:

74LS194引脚图

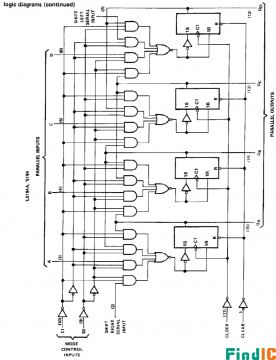

74LS194系列电路原理图:

74LS194原理图

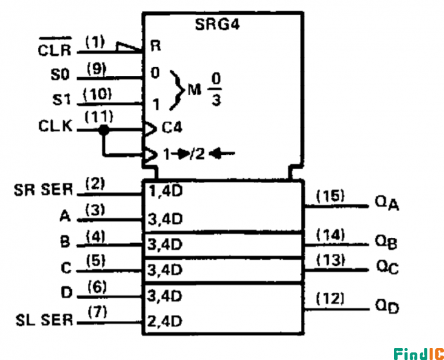

74LS194系列逻辑功能图:

74LS194逻辑符号图

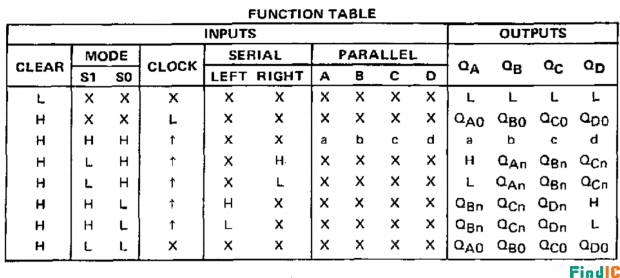

74LS194系列真值表:

74LS194真值功能表

SN74LS194AN核心参数:

制造商: Texas Instruments

产品种类: 计数器移位寄存器

计数顺序: Serial/Parallel to Parallel

电路数量: 1

位数: 4 bit

输入线路数量: 2 / 1

传播延迟时间: 26 ns

电源电压-最大: 5.25 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-16

宽度: 6.35 mm

输出线路数量: 1

工作电源电压: 4.75 V to 5.25 V

工厂包装数量: 25

单位重量: 1 g
