MC34063引脚图及功能和工作原理说明

gmt 2021-01-07 18:10 4879次阅读 MC34063

描述:

        MC34063系列器件是易于使用的ICs,包含构建简单DC-DC转换器所需的所有主要电路。这些器件主要由内部温度补偿基准,比较器,振荡器,具有有源电流限制的PWM控制器,驱动器和大电流输出开关组成。 因此,这些器件需要最少的外部元件即可在升压,降压和反向中构建转换器。MC34063系列以MC34063A为主,其的工作温度范围为0°C至70°C。 它的主要型号有:MC34063ADG4;MC34063ADG;MC34063ADG2G; MC34063ACD-TR; MC34063EBD-TR等。这系列常见品牌有:安森美;德州仪器;罗切斯特;意法半导体;友顺;摩托罗拉等。



MC34063 特征:

•输入电压范围:3 V至40 V

•高输出开关电流:高达1.5 A

•可调输出电压

•振荡器频率高达100 kHz

•精密内部基准:2%

•短路电流限制

•低待机电流

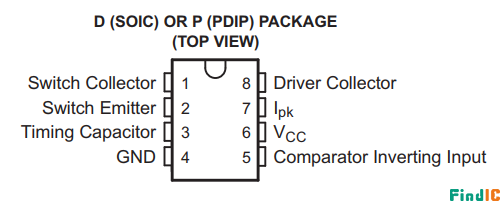

MC34063 引脚图及功能:



MC34063 引脚图及功能

引脚1(开关收集): 高电流内部开关收集器输入。

引脚2(开关发射): 高电流内部开关发射器输出。

引脚3(定时电容器):连接定时电容器以更改开关频率。

引脚4(接地): 接地

引脚5(比较器):连接到电阻分压器网络以创建反馈环路,反相输入

引脚6(VCC): 逻辑电源电压。

引脚7 (Ipk) : 限流检测输入。

引脚8  (驱动收集器): 达灵顿对驱动晶体管收集器输入。



MC34063A核心参数:

制造商:Texas Instruments

产品种类:开关稳压器

RoHS: 详细信息

安装风格:SMD/SMT

封装 / 箱体:SOIC-8

输出电压:1.55 V to 40 V

输出电流:1.5 A

输出端数量:1 Output

最大输入电压:40 V

拓扑结构:Buck

开关频率:100 kHz

最小工作温度:0 C

最大工作温度:+ 70 C

系列:MC34063A

封装:Cut Tape

封装:Reel

工作温度范围:0 C to + 70 C

类型:Buck

商标:Texas Instruments

工作电源电流:4 mA

工厂包装数量:2500

单位重量:180 mg

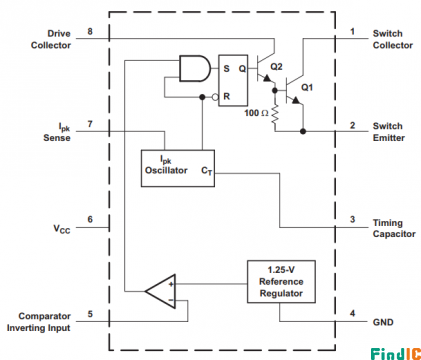

MC34063工作原理:



MC34063应用领域:

计算机和计算机周边

通信与网络

消费电子产品
