CC2530原理图及单片机技术与应用简介

描述

      CC2530是适用于IEEE 802.15.4，Zigbee和RF4CE应用的真正的片上系统（SoC）解决方案。它使构建强大的网络节点的总物料清单成本非常低。 CC2530将领先的RF收发器的出色性能与行业标准的增强型8051 MCU，系统内可编程闪存，8 KB RAM和许多其他强大功能结合在一起。

      CC2530具有四个不同的闪存版本：CC2530F32 / 64/128/256，分别具有32/64/128/256 KB的闪存。 CC2530具有多种工作模式，非常适合要求超低功耗的系统。操作模式之间的过渡时间短，进一步确保了低能耗。 CC2530F256与德州仪器（TI）的行业领先的状态为单位的ZigBee协议栈（Z-Stack™）相结合，可提供强大而完整的ZigBee解决方案。 CC2530F64及更高版本与德州仪器（TI）的状态为黄金的RemoTI堆栈相结合，可提供强大而完整的ZigBee RF4CE远程控制解决方案。

CC2530特征

·RF /布局

–符合2.4 GHz IEEE 802.15.4的射频收发器

–出色的接收灵敏度和抗干扰能力

–高达4.5 dBm的可编程输出功率

–异步网络只需要一个晶体

–很少的外部组件

– 6mm×6mm QFN40封装

–适用于以符合全球无线电频率为目标的系统

规定：ETSI EN 300328和EN 300440（欧洲），FCC CFR47第15部分（美国）和ARIB STD-T-66（日本）

• 低电量

–主动模式RX（CPU空闲）：24 mA RF4CE

 – 1 dBm时的活动模式TX（CPU空闲）：29 mA

 –功耗模式1（唤醒时间为4 µs）：0.2 mA RF4CE

 –电源模式2（睡眠定时器正在运行）：1μA

 –功耗模式3（外部中断）：0.4μA

 –宽电源电压范围（2 V–3.6 V）

•单片机

–具有代码预取功能的高性能和低功耗8051微控制器内核

– 32、64、128，或256 KB系统内可编程闪存

-在所有电源模式下均具有保留功能的8KB RAM

–硬件调试支持

•周边设备

–强大的五通道DMA

–集成的高性能运算放大器和超低功耗比较器

– IEEE 802.15.4 MAC计时器，通用计时器（一个16位，两个8位）

–红外线产生电路

–具有捕获功能的32kHz睡眠定时器

– CSMA / CA硬件支持

–准确的数字RSSI / LQI支持

–电池监控器和温度传感器

–具有八通道和可配置分辨率的12位ADC

– AES安全协处理器

–两个功能强大的USART，支持多个串行协议

– 21个通用I / O引脚（19×4 mA，2×20 mA）

–看门狗定时器

•开发工具

 – CC2530开发套件

 – CC2530ZigBee®开发套件

 – CC2530 RemoTI™开发套件，用于

 – SmartRF™软件

 –数据包嗅探器

 –提供IAR Embedded Workbench™

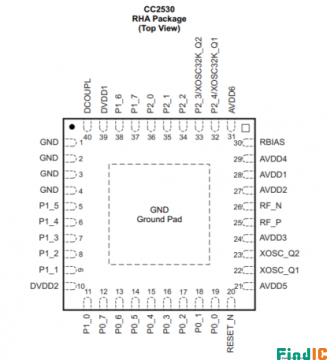

CC2530引脚图及功能

引脚1，2，3，4（未使用的引脚）连接到GND

引脚5（数字I / O）：端口1.5

引脚6（数字I / O）：端口1.4

引脚7（数字I / O）：端口1.3

引脚8（数字I / O）：端口1.2

引脚9（数字I / O）：端口1.1 – 20mA驱动能力

引脚11（数字I / O）：端口1.0 – 20 mA驱动能力

引脚12（数字I / O）：端口0.7

引脚13（数字I / O）：端口0.6

引脚14（数字I / O）：端口0.5

引脚15（数字I / O）：端口0.4

引脚16（数字I / O）：端口0.3

引脚17（数字I / O）：端口0.2

引脚18（数字I / O）：端口0.1

引脚19（数字I / O）：端口0.0

引脚20（数字输入）：复位，低电平有效

引脚22（I / O） ：晶体振荡器引脚1或外部时钟输入

引脚23（I / O） ：晶体振荡器引脚2

引脚25（RF I / O）：在RX RF_P RF I / O期间向LNA的正RF输入信号。 TX期间来自PA的正RF输出信号

引脚26（RF I / O）：在RX RF_N 26 RF I / O期间向LNA的负RF输入信号。 TX期间来自PA的负RF输出信号

引脚28、27、24、29、21、31、39、10（电源（模拟））：2V–3.6V模拟电源连接

引脚30（模拟I / O）：用于参考电流的外部精密偏置电阻

引脚32（数字I / O）：端口2.4 / 32.768 kHz XOSC 32 XOSC32K_Q1模拟I / O

引脚33（数字I / O）：端口2.3 / 32.768 kHz XOSC 33 XOSC32K_Q2模拟I / O

引脚34（数字I / O）：端口2.2

引脚35（数字I / O）：端口2.1

引脚36（数字I / O）：端口2.0

引脚37（数字I / O）：端口1.7

引脚38（数字I / O）：端口1.6

引脚40（电源（数字））：1.8 V数字电源去耦。请勿用于为外部电路供电。

引脚 - （接地）：接地垫必须连接到坚固的接地层。

CC2530参数

制造商: Texas Instruments

产品种类：RF片上系统 - SoC

RoHS：  详细信息

类型： Zigbee

核心： 8051

工作频率：2.4 GHz

最大数据速率:   250 kb/s

输出功率：4.5 dBm

灵敏度: - 97 dBm

工作电源电压:   2 V to 3.6 V

接收供电电流:   24.3 mA

传输供电电流:   33.5 mA

程序存储器大小：  256 kB

工作温度范围:   - 40 C to + 125 C

封装 / 箱体：  VQFN-40

封装： Cut Tape

程序存储器类型：  Flash

系列： CC2530-RF4CE

技术： Si

商标： Texas Instruments

数据 RAM 大小：  8 kB

接口类型：2-Wire, SPI, UART

安装风格：SMD/SMT

输入/输出端数量： 21 I/O

ADC分辨率：   12 bit

数据总线宽度:   8 bit

最大工作温度:   + 125 C

最小工作温度:   - 40 C

湿度敏感性：   Yes

ADC通道数量:   8

定时器数量：   4 Timer

处理器系列：   CC253

工厂包装数量:   250

单位重量：78.700 mg

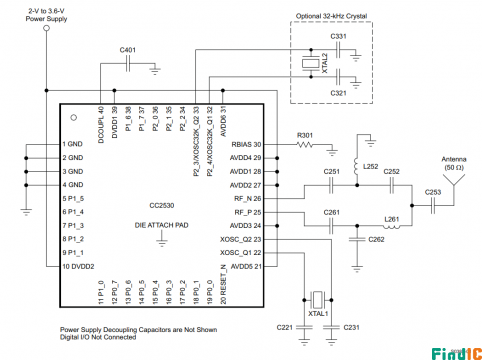

CC2530典型应用电路图

应用领域

•2.4 GHz IEEE 802.15.4系统

•RF4CE远程控制系统（64 KB闪存和更高版本）

•ZigBee系统（256 KB闪存）

•家庭/楼宇自动化

•照明系统

•工业控制与监控

•低功耗无线传感器网络

•消费类电子产品

•卫生保健
