LM1875经典功放电路图及详细参数介绍

qyq 2021-01-20 17:38 12361次阅读 LM1875

描述:

     德州仪器 LM1875是一个单片功率放大器提供非常低的失真和高质量的性能,用于消费音频应用。LM1875在±25v 的供给下,可以输出20瓦特的电力。使用一个8负载和±30v供应,超过30瓦的电力可以传输。放大器的设计是用最少的外部元件运行。设备过载保护包括内部电流限制和过热关断两部分。LM1875设计采用先进的电路技术和处理,即使在高输出功率水平下也能达到极低的失真水平。其他突出的特点包括高增益,快速转换率和宽功率带宽,大输出电压摆幅,大电流能力,和非常广泛的电源范围。放大器内部补偿和稳定的增益为10或更大。

LM1875特征:

  • 最多30瓦输出功率

  • AVO通常为90d B

  • 低失真:0.015%,1k Hz,20W

  • 宽功率带宽:70k Hz

  • 交流和直流短路对地的保护

  • 假释电路热保护

  • 大电流能力:4A

  • 16V-60V宽电源

  • 内部输出保护二极管

  • 94d B纹波抑制

  • 塑料电源包装到-220

LM1875经典功放电路图:

1、单电源接法图:

LM1875经典功放电路图

2、双电源接法图:



LM1875经典功放电路图

其代表型号LM1875T/NOPB参数:

电源电压(DC):60.0V (max)

供电电流:100 mA

通道数:1

针脚数:5

静态电流:70.0 mA

带宽:70.0 kHz

转换速率:8.00 V/μs

增益频宽积  5.5 MHz

输出功率:25 W

增益:90 dB

输入补偿电压:15 mV

输入偏置电流:2000 nA

工作温度(Max):70℃

工作温度(Min):0℃

增益带宽:5.5 MHz

电源电压:16V ~ 60V

电源电压(Max):60 V

电源电压(Min):16 V

安装方式:Through Hole

引脚数: 5

封装:  TO-220-5

外形尺寸:

长度:10.16 mm

宽度:4.57 mm

高度:8.64 mm

封装:TO-220-5

工作温度:0℃ ~ 70℃(TA)

产品生命周期   Active

包装方式:Tube

制造应用:音频, 消费电子产品, 信号处理

符合标准:

RoHS标准   RoHS Compliant

含铅标准:Lead Free

REACH SVHC标准:No SVHC

REACH SVHC版本: 2015/06/15

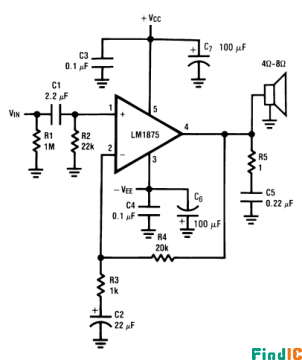

LM1875最耐听电路图:

LM1875最耐听电路图
