TLP521引脚图及功能，封装和参数介绍

描述：

TLP521、TLP521-2和TLP521-4系列光学耦合隔离器由一个红外发光二极管和一个NPN硅光晶体管组成，在一个空间有效的双线塑料封装。

Isocom公司的TLP521-4是一个通孔安装的光耦隔离器, DIP 16引脚封装。隔离器包括红外发光二极管和NPN硅光电晶体管。这一隔离器被广泛用于计算机终端, 工业系统控制器, 不同电位和阻抗系统之间的信号发送器。

TLP521特征：

• 交流隔离电压5300VRMS

• 提供CTR选择

• 广泛的工作温度范围-30摄氏度到100摄氏度

• 无铅和符合RoHS

• UL文件E91231包代码“EE”

• VDE批准证书编号：40028086

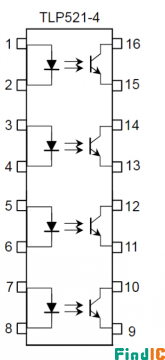

TLP521引脚图及其功能:

 引脚1，3，5，7：阳极

 引脚2，4，6，8：阴极

 引脚9，11，13，15：发射器

 引脚10，12，14，16：集流器

代表型号TLP521-4参数：

技术参数：

• 上升/下降时间：4μs,3μs

• 输出电压：55V

• 通道数：4

• 针脚数：16

• 正向电压：1.15V

• 输入电流：10mA

• 耗散功率：200mW

• 上升时间：4µs

• 隔离电压：7.5kV

• 输出电压(Max)： 55V

• 正向电压(Max)：1.3V

• 正向电流(Max)：50mA

• 下降时间：3µs

• 工作温度(Max)：100℃

• 工作温度(Min)：-30℃

• 耗散功率(Max)：200 mW

封装参数：

• 安装方式：Through Hole

• 引脚数：16

• 外形尺寸：

• 封装：DIP

• 物理参数：

• 工作温度：-30℃~100℃

其他：

• 产品生命周期：Active

• 包装方式：Each

• 制造应用：Test & Measurement, Industrial, Signal Processing,

• 符合标准：

• RoHS标准：RoHS Compliant

• 含铅标准：Lead Free

• REACH SVHC标准：No SVHC

• REACH SVHC版本：2015/12/17

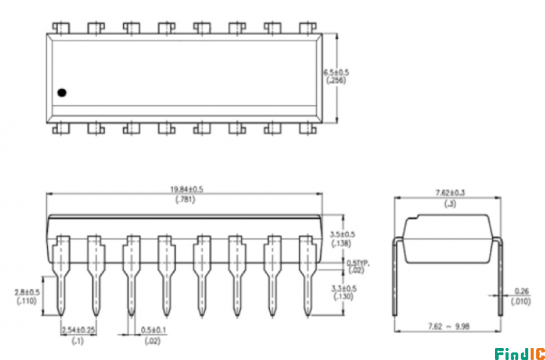

TLP521封装：
