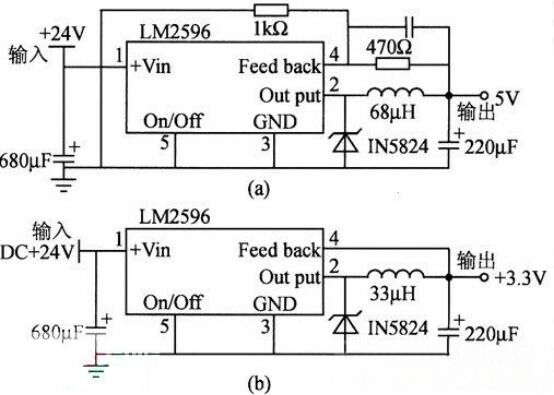

在进行整个控制系统设计时，如果电源系统过于复杂和冗余，不仅会对其他部分电路产生电磁干扰，而且经济效益也不好，所以设计中所有芯片都选择的是5 V、3.3 V或者1.8 V供电电压。这样，电源设计时只要用3片LM2596和一些电容、电感、二极管等就可以将24 V电压直接转化为所需电压，电路设计不仅容易，也非常经济，电源电路如图1所示。具体使用时可以根据需要选择LM2596-5V、LM2596-3.3V、LM2596-1.8V的芯片。要获得+1.8 V和+5 V时用图(a)的接法，要获得+3.3 V时，用图(b)的接法。
图1 电源电路
二、典型应用电路

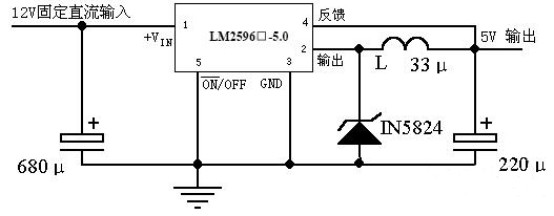

图2 典型应用电路图
三、应用电路LM2596支持输出可调，在输入40V时，输出可连续调整为0～37V，典型应用电路如下图：

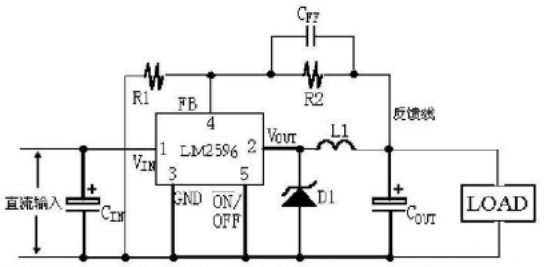

图3 应用电路
注：反馈线要远离电感，电路中的粗线一定要短，最好用地线屏蔽，调节输出电压的电阻R1，R2要靠近LM2596的4脚。
LM2596常规应用，不具备电流限制功能，在一些电子设计和辅助设备上，对限流功能有一定的需求，虽然厂家给出的标准应用电路无法完成这一功能，我们可以通过适当的添加功能电路，让它实现限流功能。如图4所示：

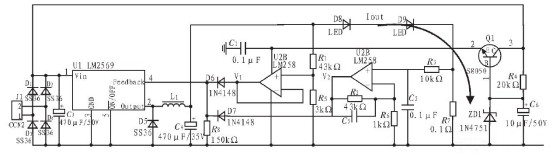

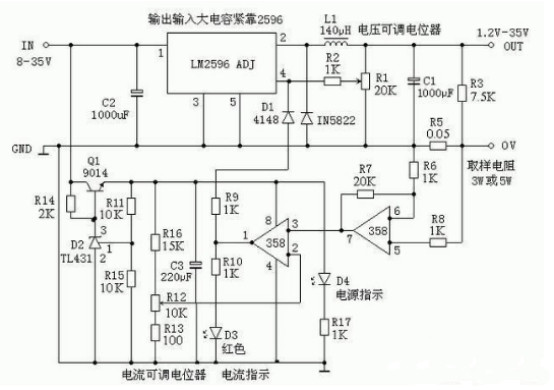

图4 LM2596构成的可调限流稳压器
五、LED开关恒流稳压电源图5所示是基于LM2596-ADJ 的LED开关恒流稳压电源。
图5 基于LM2596-ADJ 的LED 开关恒流稳压电源
该电路含有电压控制环路和电流控制环路两个环路。电压控制环路由运算放大器U2A、R1、R5组成，用于控制电源的最大输出电压。
