FAIRCHILD SEMICONDUCTOR LM7824CT 线性稳压器, 固定, 7824, 27V至38V输入, 24V和1A输出, TO-220AB-3
电流220v转直流24v（LM7824CT）：

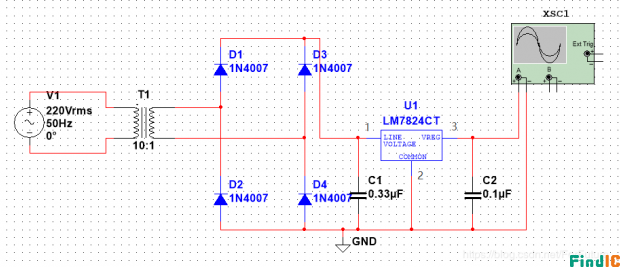

电路图：
T1为变压器，用于降压；
D1~D4为整流二极管，形成整流桥；
C1、C2分别为输入和输出端的滤波电容；
U1（LM7824CT）为三端集成稳压器，输出电压24V。

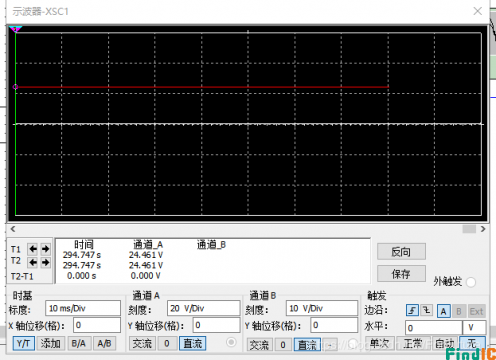

示波器显示：
--------------------------------------------------------------------------------

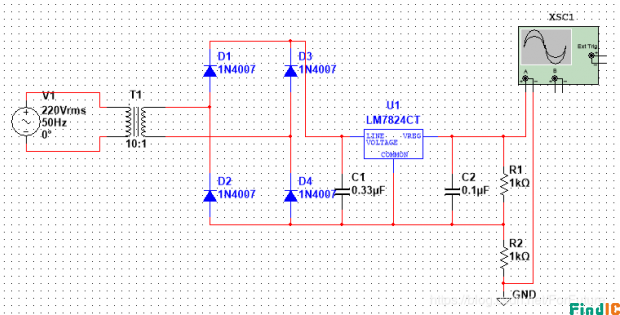

增强型电路图：
示波器显示：
