基于STC15w408AS的电子时钟的设计

佚名 2020-01-09 06:19 1453次阅读 STC15W408AS 微控制器

一、需求分析
之前就已经说了,我们设计了一下的三个功能。能显示时间+日期+温度;能自动调节亮度;能调节时间+闹铃。

1、一个时钟能显示年月日,时分秒,温度;

2、能调整时间,具有闹钟功能,具有按键音;

3、亮度能随环境光照自动调节;

二、原理及电路设计
有了需求后,我们就根据需求选择元件,单片机我们选择STC15w408AS,此单片机内部集成了高精度的RC振荡电路和高可靠的复位电路,直接外部晶振和复位电路都可以省去,芯片接通电源后就可以直接工作; 单片机自带ADC转换,为测温和数码管亮度调节准备;显示部分就用简单的共阴数码管驱动;要实现调整时间,所以还需要按键;要有闹钟就还需要有发声元件,这里我们用简单的有源蜂鸣器;时钟的来源我们用DS1302时钟芯片产生,测温用的是热敏电阻,还需要一个光敏电阻来采光,实现数码管亮度岁环境光照的变化。

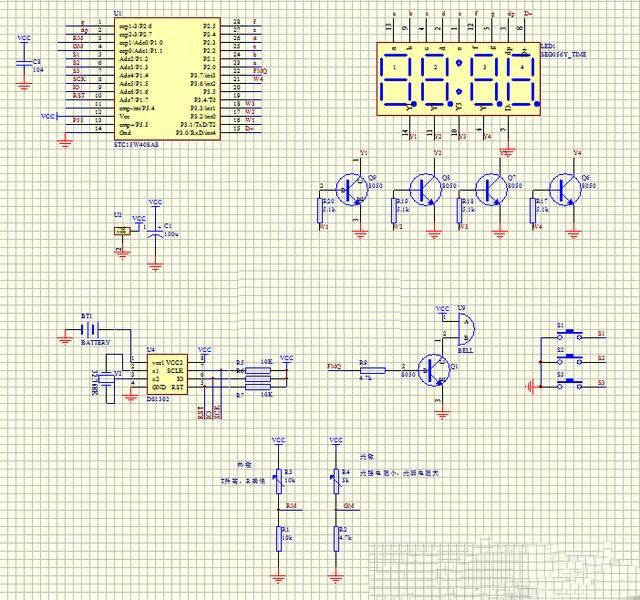

有了以上的主要元件,还需要一些辅助的元件来完成整个设计,比如电源部分我们要考虑接口问题,本样板我们采用的是DC1.2芯的电源插座,电源接了100u和104的两个电容做电源滤波用,数码管采用三极管8050控制阴极的位选通,蜂鸣器也是采用8050三极管做开关用。具体电路原理图如下图所示:

 用单片机如何制作一款电子时钟

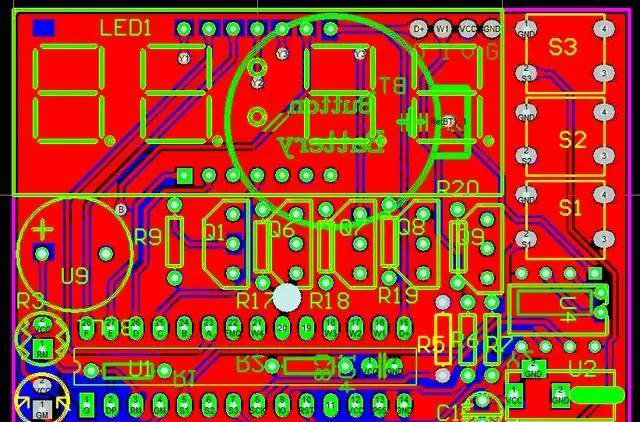

以上电路我们采用Protel 99软件设计,这个版本是比较老的了,但是对于初学者来说还是很实用,一般的电路板都能完成。有了电路原理图后我们之间从软件转到PCB图中,摆放好元件后,就可以布线了,注意,布线不要采用自动布线,自动布线的板子基本用不了,如果你懒得自己布线,可以先自动,再手动修改。以下是我们设计完整后的截图:

 用单片机如何制作一款电子时钟

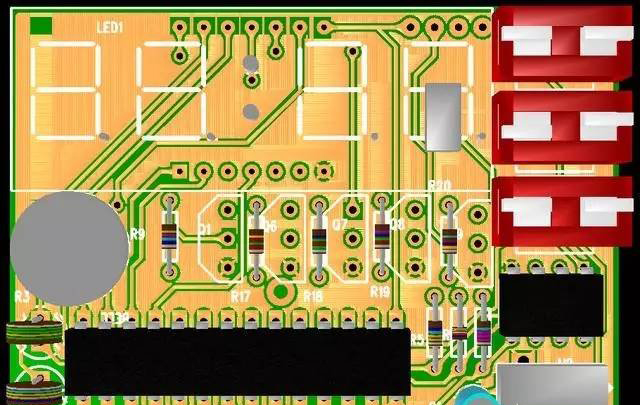

为了增加板子的强度和导电性能,我们在顶层和底层都做了电源地(GND)的敷铜,上图中看到红色的部分就是顶层的敷铜层。以下是软件3D建模出来的样子:

 用单片机如何制作一款电子时钟


三、样板测试

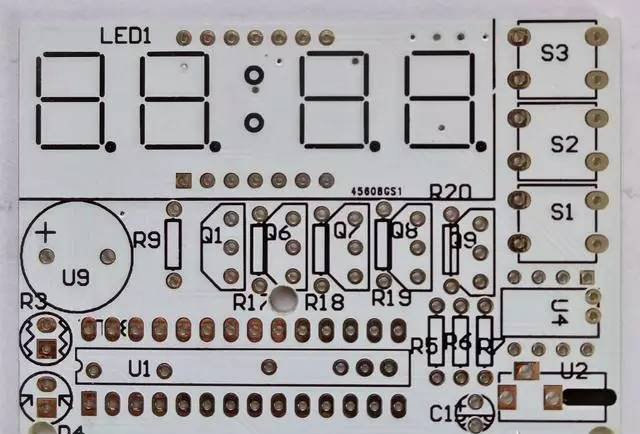

全部设计完后,在次检查有没有错误,无误后就可以找厂家做样板了,现在真个行业都在大减价,每家都能在线自动计算价格,可以多比较计价,一般的样板50元还包邮呢。提醒下大家啊,没必要到淘宝上找人做,直接自己找厂家。打样时间3-4天,快递3-4天,一周时间就过去了,等了一周,心痒痒啊。收到板子后大家肯定都是激动的,那就开始测试吧。

 用单片机如何制作一款电子时钟

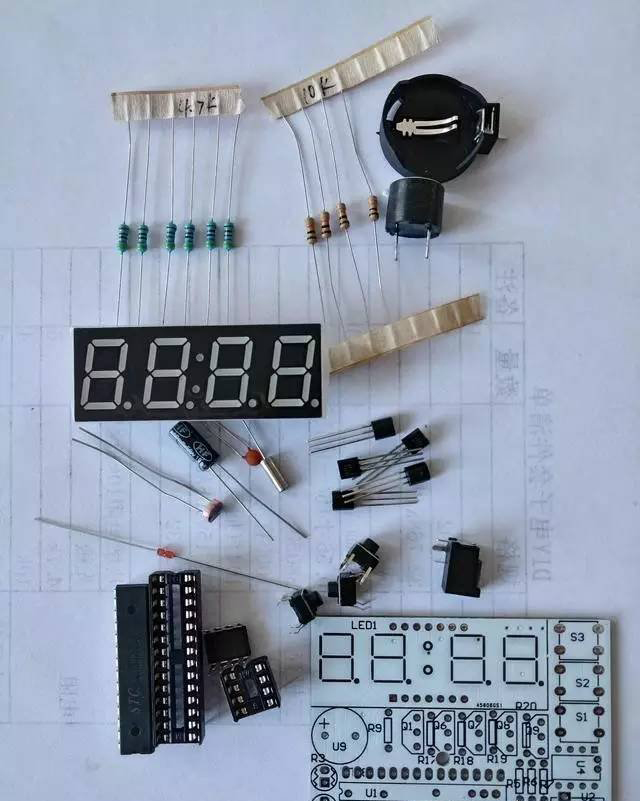

开箱先检查板子外观、丝印等直观的有没有问题(一般都没问题的,除非小作坊的板);然后测试电源VCC和GND直接有没有连接,理论上电阻是无穷大。这些都没问题后就准备元件焊接吧,焊接时一般的顺序是:先矮后高。怎么说,就是元件在板子上的高度,现在从最矮的开始焊接,再焊接中等高度的,最后焊接最高的元件。焊接之前来张全家福吧。

 用单片机如何制作一款电子时钟


四、程序设计及测试

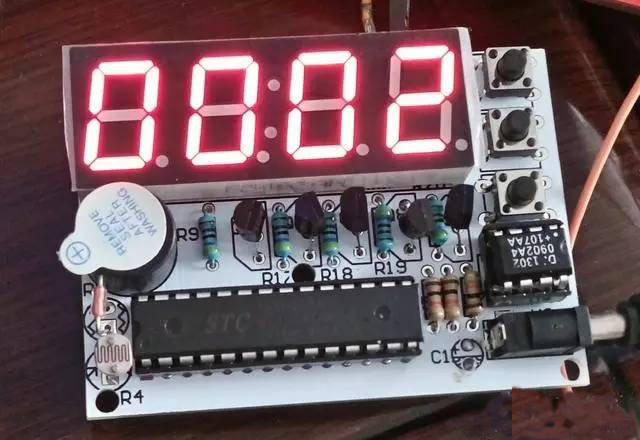

程序设计说白了就是编程,我们先写个测试程序进去,测试下各个部分有没有问题,能不能工作。现在写入的程序是单片机读取DS1302时钟数据,在数码管上显示时间,秒显示采用定时,每秒点亮200ms,同时蜂鸣器每秒响一次。光敏、热敏以及按键都是比较简单的电路,一般都没问题,暂时没测试。编程完成后烧写进单片机。运行效果如下:数码管照片看着不清晰,等调试完了后加个什么滤光片试试。

 用单片机如何制作一款电子时钟


运行程序能看到数码管显示正常,蜂鸣器响声正常,测试完成。后续我们跟着测试和完善整个DIY电子时钟的程序。
